稳定可靠 ? 精准快速

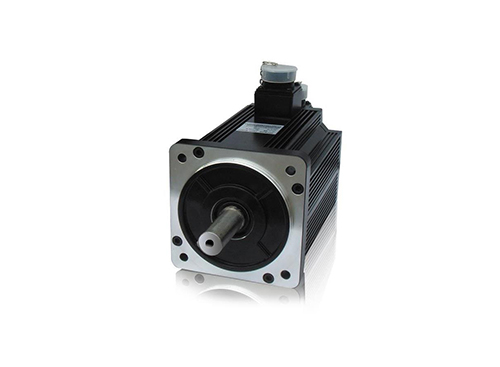

MS系列
-
-
-
220系列电机
-
产品说明DS系列伺服专用电机适配DS系列11/15KW伺服驱动器编码器线数2500ppr命名规则系列名称MS系列伺服电机机座号220产品名称ST正弦波驱动器电动机油封空不带油封（130ST及以上标 配油封，型号没有E）E带油封（仅60ST、80ST系列带油封的型号命名有区分）反馈元件M增量式编码器（2500线光电编码器）额定转矩（N.m）700
-
产品说明
DS系列伺服专用电机
适配DS系列11/15KW伺服驱动器
编码器线数2500ppr

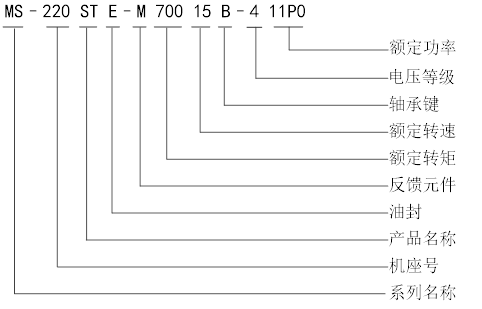

命名规则
系列名称 | MS系列伺服电机 | |
机座号 | 220 | |
产品名称 | ST | 正弦波驱动器电动机 |
油封 | 空 | 不带油封（130ST及以上标 配油封，型号没有E） |
E | 带油封（仅60ST、80ST系列带油封的型号命名有区分） | |
反馈元件 | M | 增量式编码器（2500线光电编码器） |
额定转矩（N.m） | 700 | 70.0 |
960 | 96.0 | |
额定转速（rpm） | 15 | 1500 |
轴承键 | A | 无键 |
B | 带键 | |
失电制动器 | 空 | 无失电制动器 |
Z | 带失电制动器(220电机无抱闸款) | |
电压等级 | 4 | 380V级 |
功率（KW） | 11P0 | 11.0 |
15P0 | 15.0 | |
规格参数
项目 | 380V | ||
电机型号 MS- | M70015□□-411P0 | M96015□□-415P0 | |
电机代码 | 1157 | 1161 | |
额定功率（KW） | 11.0 | 15.0 | |
额定电流（A） | 25 | 35 | |
额定转速（rpm） | 1500 | 1500 | |
*高转速（rpm） | 2000 | 2000 | |
额定转矩（N·m） | 70 | 96 | |
峰值转矩（N·m） | 105 | 145 | |
反电势常数（V/krpm） | 170 | 175 | |
力矩系数（N·m/A） | 2.8 | 2.74 | |
转子惯量（Kg·m2） | 13.7×10-3 | 15.5×10-3 | |
编码器线数（PPR） | 2500 | ||
极对数 | 4 | ||
电机绝缘等级 | Class B（130℃） | ||
防护等级 | IP65 | ||
使用环境 | 环境温度 | －20℃～＋50℃ | |
环境湿度 | 相对湿度<90%（不结露条件） | ||

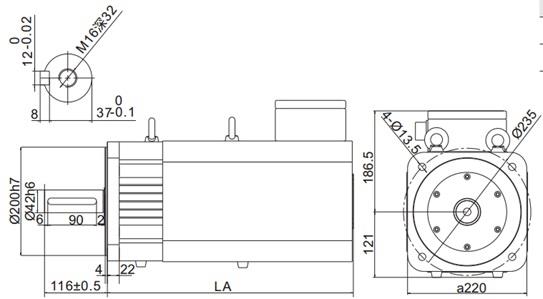

产品尺寸（单位：mm）
电机型号 | LA±1 | 惯量等级 | |
常规 | 带抱闸 | ||
MS-220ST-M70015□□-411P0 | 454 | - | - |
MS-220ST-M96015□□-415P0 | 507 | - | - |
