MS系列
-
-
-

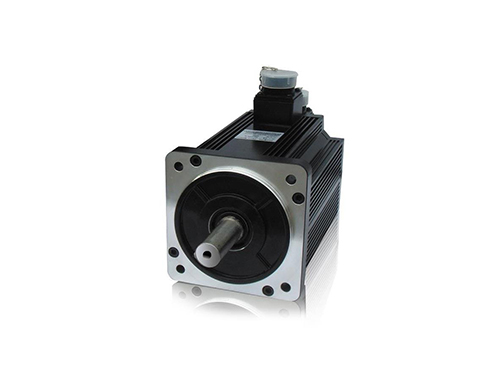

110系列电机
-
产品说明DS系列伺服专用电机适配DS系列1.2~1.5KW伺服驱动器编码器线数2500ppr命名规则系列名称MS系列伺服电机机座号110产品名称ST正弦波驱动器电动机油封空不带油封（130ST及以上标 配油封，型号没有E）E带油封（仅60ST、80ST系列带油封的型号命名有区分）反馈元件M增量式编码器（2500线光电编码器）额定转矩（N.m）0
-
产品说明
DS系列伺服专用电机
适配DS系列1.2~1.5KW伺服驱动器
编码器线数2500ppr

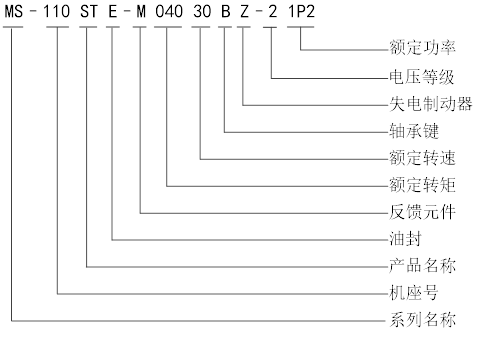

命名规则
系列名称 | MS系列伺服电机 | |
机座号 | 110 | |
产品名称 | ST | 正弦波驱动器电动机 |
油封 | 空 | 不带油封（130ST及以上标 配油封，型号没有E） |
E | 带油封（仅60ST、80ST系列带油封的型号命名有区分） | |
反馈元件 | M | 增量式编码器（2500线光电编码器） |
额定转矩（N.m） | 040 | 4.0 |
050 | 5.0 | |
额定转速（rpm） | 30 | 3000 |
轴承键 | A | 无键 |
B | 带键 | |
失电制动器 | 空 | 无失电制动器 |
Z | 带失电制动器 | |
电压等级 | 2 | 220V级 |
4 | 380V级 | |
功率（KW） | 1P2 | 1.2 |
1P5 | 1.5 | |
规格参数
项目 | 220V | 380V | ||||
电机型号 MS- | 110ST- | |||||
M04030 | M05030 | M04030 | M05030 | |||
□□-21P2 | □□-21P5 | □□-41P2 | □□-41P5 | |||
电机代码 | 0031 | 0032 | 1032 | 0131 | 0132 | |
额定功率（KW） | 1.2 | 1.5 | 1.5 | 1.2 | 1.5 | |
额定电流（A） | 5.0 | 6.0 | 6.5 | 3.0 | 3.9 | |
额定转速（rpm） | 3000 | 3000 | 3000 | 3000 | 3000 | |
*高转速（rpm） | 3500 | 3500 | 4000 | 3500 | 3500 | |
额定转矩（N·m） | 4 | 5 | 5 | 4 | 5 | |
峰值转矩（N·m） | 12 | 15 | 15 | 12 | 15 | |
反电势常数（V/krpm） | 54 | 62 | 51 | 89 | 90 | |
力矩系数（N·m/A） | 0.8 | 0.83 | 0.77 | 1.33 | 1.11 | |
转子惯量（Kg·m2） | 0.54×10-3 | 0.63×10-3 | 0.44×10-3 | 0.54×10-3 | 0.63×10-3 | |
绕组（线间）电阻（Ω） | 1.09 | 1.03 | 0.77 | 3.30 | 2.28 | |
绕组（线间）电感（mH） | 3.3 | 3.43 | 8 | 8.78 | 7.40 | |
电气时间常数（ms） | 3.03 | 3.33 | 10.4 | 2.66 | 3.25 | |
重量（Kg） | 5.5 | 6.1 | 6.15 | 5.5 | 6.1 | |
编码器线数（PPR） | 2500 | |||||
极对数 | 4 | |||||
电机绝缘等级 | Class B（130℃） | |||||
防护等级 | IP65 | |||||
使用环境 | 环境温度 | －20℃～＋50℃ | ||||
环境湿度 | 相对湿度<90%（不结露条件） | |||||

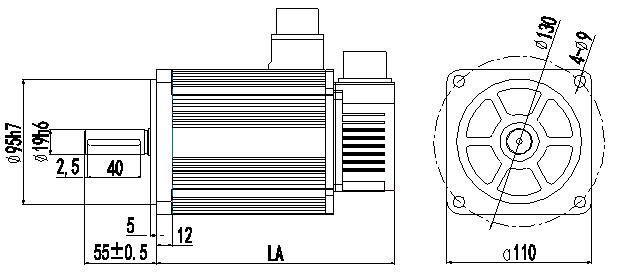

产品尺寸（单位：mm）
电机型号 | LA | |
常规 | 带抱闸 | |
MS-110ST-M04030□□-21P2 | 189 | 263 |
MS-110ST-M05030□□-21P5 | 204 | 278 |
