MS系列
稳定可靠 ? 精准快速
MS系列
-
-
-

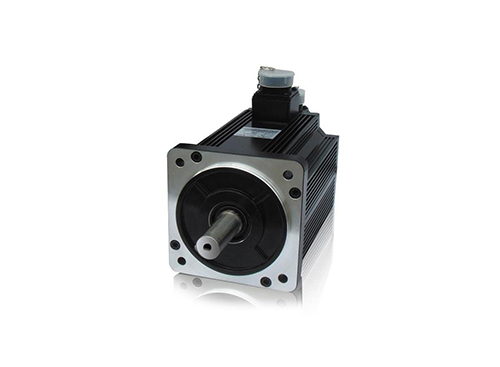

90系列电机
-
产品说明DS系列伺服专用电机适配DS系列0.75KW伺服驱动器编码器线数2500ppr命名规则系列名称MS系列伺服电机机座号90产品名称ST正弦波驱动器电动机油封空不带油封（130ST及以上标 配油封，型号没有E）E带油封（仅60ST、80ST系列带油封的型号命名有区分）反馈元件M增量式编码器（2500线光电编码器）额定转矩（N.m）
-
产品特点
规格参数
产品说明
DS系列伺服专用电机
适配DS系列0.75KW伺服驱动器
编码器线数2500ppr

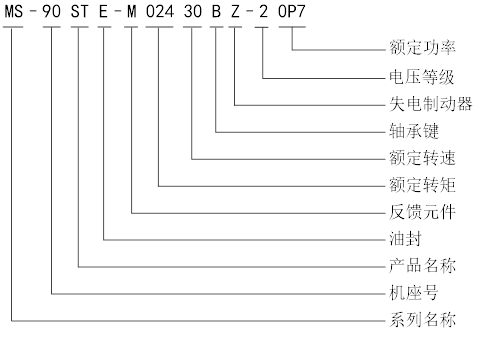

命名规则
系列名称 | MS系列伺服电机 | |
机座号 | 90 | |
产品名称 | ST | 正弦波驱动器电动机 |
油封 | 空 | 不带油封（130ST及以上标 配油封，型号没有E） |
E | 带油封（仅60ST、80ST系列带油封的型号命名有区分） | |
反馈元件 | M | 增量式编码器（2500线光电编码器） |
额定转矩（N.m） | 024 | 2.39 |
额定转速（rpm） | 30 | 3000 |
轴承键 | A | 无键 |
B | 带键 | |
失电制动器 | 空 | 无失电制动器 |
Z | 带失电制动器 | |
电压等级 | 2 | 220V级 |
功率（KW） | 0P7 | 0.75 |
规格参数
电压等级 | 220V | |
电机型号 MS- | 90ST-M02430□□-20P7 | |
电机代码 | 0021 | |
额定功率（KW） | 0.75 | |
额定电流（A） | 3.0 | |
额定转速（rpm） | 3000 | |
*高转速（rpm） | 4000 | |
额定转矩（N·m） | 2.4 | |
峰值转矩（N·m） | 7.1 | |
反电势常数（V/krpm） | 51 | |
力矩系数（N·m/A） | 0.8 | |
转子惯量（Kg·m2） | 2.45×10-4 | |
绕组（线间）电阻（Ω） | 3.2 | |
绕组（线间）电感（mH） | 7.0 | |
电气时间常数(ms) | 2.19 | |
重量（Kg） | 3.4 | |
编码器线数（PPR） | 2500 | |
极对数 | 4 | |
电机绝缘等级 | Class B（130℃） | |
防护等级 | IP65 | |
使用环境 | 环境温度 | 0℃～40℃ |
环境湿度 | 相对湿度<90%（不结露条件） | |

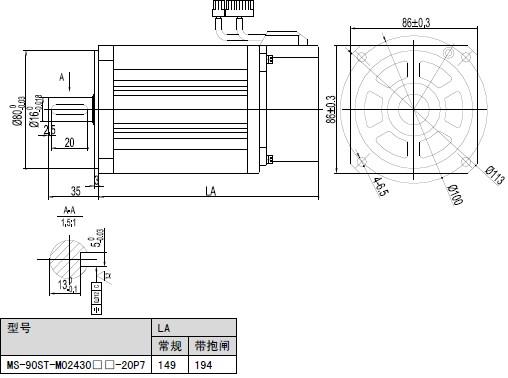

产品尺寸（单位：mm）
