稳定可靠 ? 精准快速

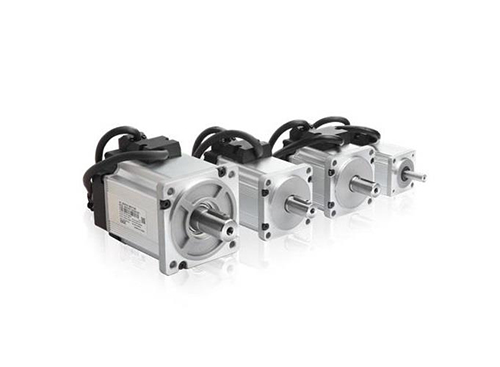

MS系列
-
-
-
80系列电机
-
产品说明DS系列伺服专用电机适配DS系列0.75KW伺服驱动器编码器线数2500ppr命名规则系列名称MS系列伺服电机机座号80产品名称ST正弦波驱动器电动机油封空不带油封（130ST及以上标 配油封，型号没有E）E带油封（仅60ST、80ST系列带油封的型号命名有区分）反馈元件M增量式编码器（2500线光电编码器）额定转矩（N.m）·024
-
产品说明
DS系列伺服专用电机
适配DS系列0.75KW伺服驱动器
编码器线数2500ppr
命名规则
系列名称 | MS系列伺服电机 | |
机座号 | 80 | |
产品名称 | ST | 正弦波驱动器电动机 |
油封 | 空 | 不带油封（130ST及以上标 配油封，型号没有E） |
E | 带油封（仅60ST、80ST系列带油封的型号命名有区分） | |
反馈元件 | M | 增量式编码器（2500线光电编码器） |
额定转矩（N.m）· | 024 | 2.39 |
035 | 3.5 | |
额定转速（rpm） | 20 | 2000 |
30 | 3000 | |
轴承键 | A | 无键 |
B | 带键 | |
失电制动器 | 空 | 无失电制动器 |
Z | 带失电制动器 | |
电压等级 | 2 | 220V级 |
功率（KW） | 0P7 | 0.75 |
规格参数
电压等级 | 220V | |||
电机型号MS-80ST- | M02430 | M03520 | ||
□□-20P7 | □□-20P7 | |||
电机代码 | 0011 | 1011 | 0012 | |
额定功率（KW） | 0.75 | |||
额定电流（A） | 3.0 | 2.6 | 3.0 | |
额定转速（rpm） | 3000 | 3000 | 2000 | |
*高转速（rpm） | 4000 | 4000 | 2500 | |
额定转矩（N·m） | 2.39 | 2.39 | 3.5 | |
峰值转矩（N·m） | 7.1 | 7.1 | 10.5 | |
反电势常数（V/krpm） | 48 | 56.6 | 71 | |
力矩系数（N·m/A） | 0.8 | 0.92 | 1.17 | |
转子惯量（Kg·m2） | 1.82×10-4 | 1.05×10-4 | 2.63×10-4 | |
绕组（线间）电阻（Ω） | 2.88 | 2.7 | 3.65 | |
绕组（线间）电感（mH） | 6.4 | 6.25 | 8.8 | |
电气时间常数（ms） | 2.22 | 2.3 | 2.41 | |
重量（Kg） | 2.9 | 2.87 | 3.7 | |
编码器线数（PPR） | 2500 | |||
极对数 | 4 | |||
电机绝缘等级 | Class B（130℃） | |||
防护等级 | IP65 | |||
使用环境 | 环境温度 | －20℃～＋50℃ | ||
环境湿度 | 相对湿度<90%（不结露条件） | |||

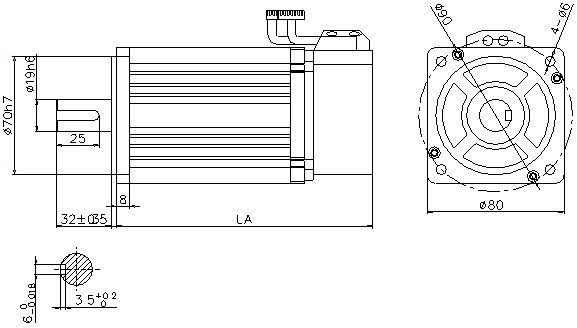

产品尺寸（单位：mm）
型号 | LA | |
常规 | 带抱闸 | |
MS-80ST-M02430□□-20P7 | 150 | 199 |
MS-80ST-M03520□□-20P7 | 178 | 219 |
