MS5-180系列电机
-
产品说明MS5系列伺服专用电机适配DS5系列3.0~7.5KW伺服驱动器命名规则惯量类别5G机座号180油封空不带油封（130ST及以上标 配油封，型号没有E）E带油封（仅60ST、80ST系列带油封的型号命名有区分）反馈元件TL多圈23 bit光编**值电机额定转矩（N.m）19019.028027.035035.048048.0额定转速（rpm）151500轴
-
产品说明
MS5系列伺服专用电机
适配DS5系列3.0~7.5KW伺服驱动器
命名规则
惯量类别 | 5G | |
机座号 | 180 | |
油封 | 空 | 不带油封（130ST及以上标 配油封，型号没有E） |
E | 带油封（仅60ST、80ST系列带油封的型号命名有区分） | |
反馈元件 | TL | 多圈23 bit光编**值电机 |
额定转矩（N.m） | 190 | 19.0 |
280 | 27.0 | |
350 | 35.0 | |
480 | 48.0 | |
额定转速（rpm） | 15 | 1500 |
轴承键 | A | 无键 |
B | 带键 | |
失电制动器 | 空 | 无失电制动器 |
Z | 带失电制动器 | |
电压等级 | 4 | 380V级 |
功率（KW） | 2P9 | 2.9 |
4P4 | 4.4 | |
5P5 | 5.5 | |
7P5 | 7.5 | |
设计序号 | S01 | 序列1 |
规格参数
电压等级 | 三相220V | ||||
电机型号 | 5G-180ST | ||||
TL19015B□ | TL28015B□ | TL35015B□ | TL48015B□ | ||
42P9 | 44P4 | 45P5 | 47P5 | ||
电机代码 | 9166 | 9161 | 9162 | 9163 | |
额定功率（KW） | 2.9 | 4.4 | 5.5 | 7.5 | |
额定电流[mA] | 9000 | 14000 | 16000 | 16100 | |
额定转速[RPM] | 1500 | 1500 | 1500 | 1500 | |
*高转速[RPM] | 2500 | 2500 | 2500 | 2000 | |
额定转矩[Nm] | 19 | 28 | 35 | 48 | |
*大转矩[Nm] | 51.3 | 56 | 70 | 96 | |
转子惯量[10^-7kg.m2] | 40443 | 55139 | 68342 | 95424 | |
惯量类型 | 中惯量 | 中惯量 | 中惯量 | 中惯量 | |
极对数 | 5 | 5 | 5 | 5 | |
编码器位数 | 23 | 23 | 23 | 23 | |
编码器种类 | 光 | 光 | 光 | 光 | |
电机绝缘等级 | ClassF(155℃) | ||||
防护等级 | IP65 | ||||
使用环境 | 环境温度 | -15℃～+40℃ | |||
环境湿度 | 相对湿度<90%(不结露) | ||||

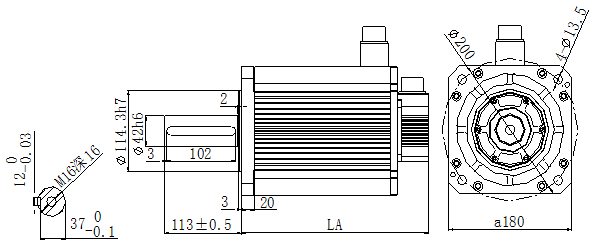

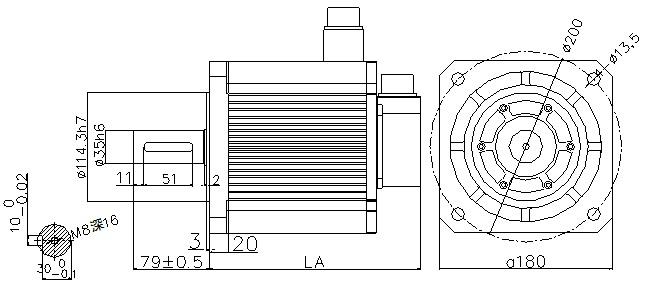

产品尺寸（单位：mm）
电机型号 | LA±1 | 惯量等级 | |
常规 | 带抱闸 | ||
MS5G-180ST-TL19015□□-42P9 | 221±1 | 303±1 | 中惯量 |
MS5G-180ST-TL28015□□-44P4 | 247±1 | 329±1 | 中惯量 |
电机型号 | LA±1 | 惯量等级 | |
常规 | 带抱闸 | ||
MS5G-180ST-TL35015□□-45P5 | 277±1 | 359±1 | 中惯量 |
MS5G-180ST-TL48015□□-47P5 | 318±1 | 400±1 | 中惯量 |
