稳定可靠 ? 精准快速
MS5系列
-
-
-

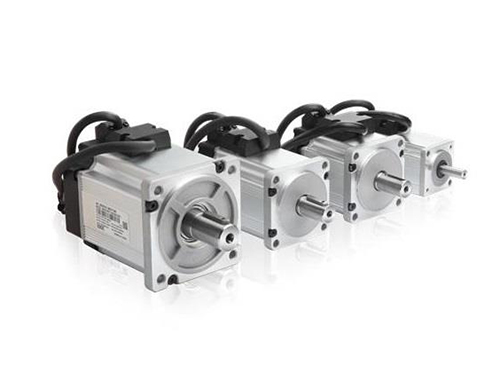

MS5-40系列电机
-
产品说明MS5系列伺服专用电机适配DS5系列0.1KW伺服驱动器命名规则惯量类别5S机座号40油封空不带油封（130ST及以上标 配油封，型号没有E）E带油封（仅60ST、80ST系列带油封的型号命名有区分）反馈元件CS单圈17 bit磁编**值电机CM多圈17bit磁编**值电机额定转矩（N.m）0030.32额定转速（rpm）303000轴承键A无
-
产品说明
MS5系列伺服专用电机
适配DS5系列0.1KW伺服驱动器

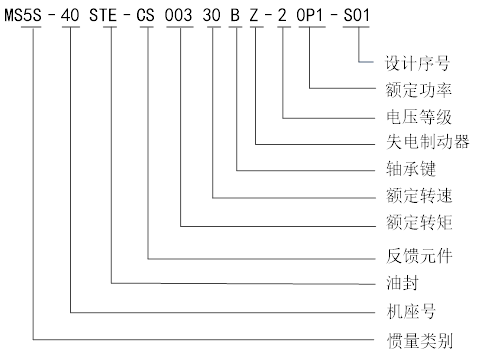

命名规则
惯量类别 | 5S | |
机座号 | 40 | |
油封 | 空 | 不带油封（130ST及以上标 配油封，型号没有E） |
E | 带油封（仅60ST、80ST系列带油封的型号命名有区分） | |
反馈元件 | CS | 单圈17 bit磁编**值电机 |
CM | 多圈17bit磁编**值电机 | |
额定转矩（N.m） | 003 | 0.32 |
额定转速（rpm） | 30 | 3000 |
轴承键 | A | 无键 |
B | 带键 | |
失电制动器 | 空 | 无失电制动器 |
Z | 带失电制动器 | |
电压等级 | 2 | 220V级 |
功率（KW） | 0P1 | 0.1 |
设计序号 | S01 | 序列1 |
规格参数
电压等级 | 单相220VAC | ||
电机型号 | 5S-40ST | ||
C□00330B | C□00330BZ | ||
20P1 | 20P1 | ||
电机代码 | 5022 | 5822 | |
额定功率（KW） | 0.1 | 0.1 | |
额定电流[mA] | 950 | 950 | |
额定转速[RPM] | 3000 | 3000 | |
*高转速[RPM] | 6000 | 6000 | |
额定转矩[Nm] | 0.32 | 0.32 | |
*大转矩[Nm] | 0.96 | 0.96 | |
转子惯量[10^-7kg.m2] | 44 | 53 | |
惯量类型 | 低惯量 | 低惯量 | |
极对数 | 5 | 5 | |
编码器位数 | 17 | 17 | |
编码器种类 | 磁 | 磁 | |
电机绝缘等级 | ClassF(155℃) | ||
防护等级 | IP65 | ||
使用环境 | 环境温度 | -15℃～+40℃ | |
环境湿度 | 相对湿度<90%(不结露) | ||

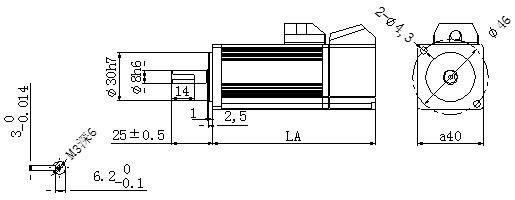

产品尺寸（单位：mm）
电机型号 | LA±1 | 惯量等级 | |
常规 | 带抱闸 | 低惯量 | |
MS5S-40ST-CS00330□□-20P1-S01 | 89.5 | 119 | |
