XC系列
-
-
-

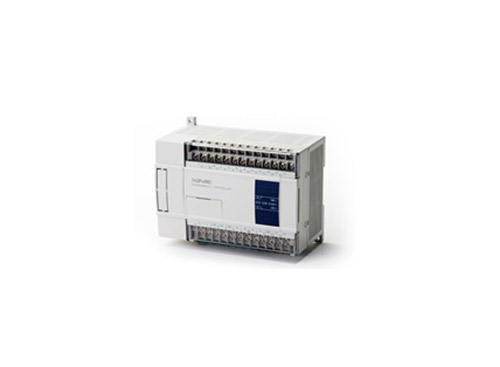

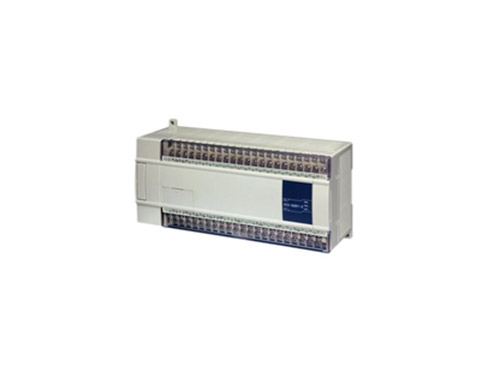

XC2系列基本型
-
产品特点XC2系列基本型PLC，包含14、16、24、32、42、48、60点规格。具备一般数据处理功能，能满足大多数场合的使用需求拥有高速的运算处理速度（是XC3系列的2倍）内部寄存器容量小于XC3系列输入类型：NPN或PNP输出类型：晶体管（T）、继电器（R）、晶体管继电器混合（RT，前两路为T）电源规格：AC220V、DC24V支持高速计数（
-
产品特点
XC2系列基本型PLC，包含14、16、24、32、42、48、60点规格。
具备一般数据处理功能，能满足大多数场合的使用需求
拥有高速的运算处理速度（是XC3系列的2倍）
内部寄存器容量小于XC3系列
输入类型：NPN或PNP
输出类型：晶体管（T）、继电器（R）、晶体管继电器混合（RT，前两路为T）
电源规格：AC220V、DC24V
支持高速计数（高达80KHz）、2路高速脉冲输出（高达100KHz）、通讯等特殊功能
标配RS232口，用于编程下载
标配RS485口，用于通讯（16点除外）
不支持扩展�？椋С滞饨永┱笲D板（14、16、42点除外）
型号一览表
型号 | 输入点数 （DC24V） | 输出 点数 （R，T） | ||||||
AC电源 | DC电源 | |||||||
继电器输出 | 晶体管输出 | 晶体管继电器混合输出 | 继电器输出 | 晶体管输出 | 晶体管继电器混合输出 | |||
N P N 型 | XC2-14R-E | XC2-14T-E | XC2-14RT-E | XC2-14R-C | XC2-14T-C | - | 8点 | 6点 |
XC2-16R-E | XC2-16T-E | - | XC2-16R-C | XC2-16T-C | - | 8点 | 8点 | |
XC2-24R-E | XC2-24T-E | XC2-24RT-E | XC2-24R-C | XC2-24T-C | - | 14点 | 10点 | |
XC2-32R-E | XC2-32T-E | XC2-32RT-E | - | XC2-32T-C | - | 18点 | 14点 | |
XC2-42R-E | XC2-42T-E | XC2-42RT-E | - | - | - | 24点 | 18点 | |
XC2-48R-E | XC2-48T-E | XC2-48RT-E | - | XC2-48T-C | - | 28点 | 20点 | |
XC2-60R-E | XC2-60T-E | XC2-60RT-E | - | - | - | 36点 | 24点 | |
P N P 型 | - | - | - | XC2-14PR-C | XC2-14PT-C | XC2-14PRT-C | 8点 | 6点 |
XC2-16PR-E | - | XC2-16PRT-E | XC2-16PR-C | XC2-16PT-C | XC2-16PRT-C | 8点 | 8点 | |
XC2-24PR-E | XC2-24PT-E | XC2-24PRT-E | XC2-24PR-C | XC2-24PT-C | XC2-24PRT-C | 14点 | 10点 | |
| - | - | XC2-32PRT-E | - | - | - | 18点 | 14点 | |
XC2-42PR-E | - | - | XC2-42PR-C | - | - | 24点 | 18点 | |
| - | XC2-48PT-E | XC2-48PRT-E | XC2-48PR-C | - | XC2-48PRT-C | 28点 | 20点 | |
| - | XC2-60PT-E | XC2-60PRT-E | - | XC2-60PT-C | XC2-60PRT-C | 36点 | 24点 | |
功能配置表
○用户选择 ×不支持 √支持
系列及点数 | 时钟 | 通信 | 扩展 �？� | BD板 | 高速计数路数 | 脉冲输出路数（T型 /RT型） | 外部 中断 | |||
485 通信 | 自由 通信 | 递增 模式 | 脉冲+方向 | AB相 | ||||||
XC2系列 | ||||||||||
XC2-14 | ○ | ○ | ○ | × | × | 5 | 2 | 2 | 2 | 3 |
XC2-16 | ○ | × | × | × | × | 5 | 2 | 2 | 2 | 3 |
XC2-24 | ○ | √ | √ | × | √ | 5 | 2 | 2 | 2※1 | 3 |
XC2-32 | ○ | √ | √ | × | √ | 5 | 2 | 2 | 2※1 | 3 |
XC2-42 | ○ | √ | √ | × | × | 5 | 2 | 2 | 2※1 | 3 |
XC2-48 | ○ | √ | √ | × | √ | 5 | 2 | 2 | 2※1 | 3 |
XC2-60 | ○ | √ | √ | × | √ | 5 | 2 | 2 | 2※1 | 3 |
※1：使用BD板后，Y1不可用于脉冲输出。
基本规格
项目 | 规格 |
绝缘电压 | DC500V 2MΩ以上 |
抗噪声 | 噪声电压1000Vp-p 1us脉冲1分钟 |
空气 | 无腐蚀性、可燃性气体 |
环境温度 | 0℃~60℃ |
环境湿度 | 5%~95%（无凝露） |
通讯口1 | RS-232，连接上位机、人机界面编程或调试 |
通讯口2 | RS-232/RS-485，联网或连接智能仪表、变频器等 |
通讯口3 | BD板扩展通讯口RS-232C/RS-485 |
安装 | 可用M3的螺丝固定或直接安装在宽35mm的DIN46277导轨上 |
接地 | 第三种接地（不可与强电系统公共接地） |
性能规格
项 目 | 规 格 | |||||||||
程序执行方式 | 循环扫描方式 | |||||||||
编程方式 | 指令、梯形图并用 | |||||||||
处理速度 | 0.5us | |||||||||
停电保持 | 使用FlashROM及锂电池 | |||||||||
用户程序容量※1 | 128KB | |||||||||
I/O点数※2 | 总点数 | 14点 | 16点 | 24点 | 32点 | 42点 | 48点 | 60点 | ||
输入 点数 | 8点 X0~X7 | 8点 X0~X7 | 14点 X0~X15 | 18点 X0~X21 | 24点 X0~X27 | 28点 X0~X33 | 36点 X0~X43 | |||
输出 点数 | 6点 Y0~Y5 | 8点 Y0~Y7 | 10点 Y0~Y11 | 14点 Y0~Y15 | 18点 Y0~Y21 | 20点 Y0~Y23 | 24点 Y0~Y27 | |||
内部线圈（X）※3 | 544 点：X0~X1037 | |||||||||
内部线圈（Y）※4 | 544 点：Y0~Y1037 | |||||||||
内部线圈（M） | 8768点 | M0~M2999 【M3000~M7999】※5 | ||||||||
特殊用※6 M8000~M8767 | ||||||||||
流程（S） | 1024点 | S0~S511 【S512~S1023】 | ||||||||
定时器（T） | 点数 | 640点 | T0~T99：100ms不累计 | |||||||
T100~T199：100ms累计 | ||||||||||
T200~T299：10ms不累计 | ||||||||||
T300~T399：10ms累计 | ||||||||||
T400~T499：1ms不累计 | ||||||||||
T500~T599：1ms累计 | ||||||||||
T600~T639：1ms精确定时 | ||||||||||
规格 | 100mS定时器：设置时间0.1~3276.7秒 10mS定时器：设置时间0.01~327.67秒 1mS定时器：设置时间0.001~32.767秒 | |||||||||
计数器（C） | 点数 | 640点 | C0~C299：16位顺计数器 | |||||||
C300~C598：32位顺/倒计数器 | ||||||||||
C600~C618：单相高速计数器 | ||||||||||
C620~C628：双相高速计数器 | ||||||||||
C630~C638：AB相高速计数器 | ||||||||||
规格 | 16位计数器：设置值K0~32,767 32位计数器：设置值-2147483648~＋2147483647 | |||||||||
数据寄存器（D） | 2612字 | D0~D999 【D4000~D4999】※5 | ||||||||
特殊用※6 D8000~D8511 | ||||||||||
特殊用※6 D8630~D8729 | ||||||||||
FlashROM寄存器 （FD） | 496字 | FD0~FD111 | ||||||||
特殊用※6 FD8000~FD8383 | ||||||||||
保密寄存器（FS）※12 | 16字 | FS0~FS15 | ||||||||
高速处理功能 |
