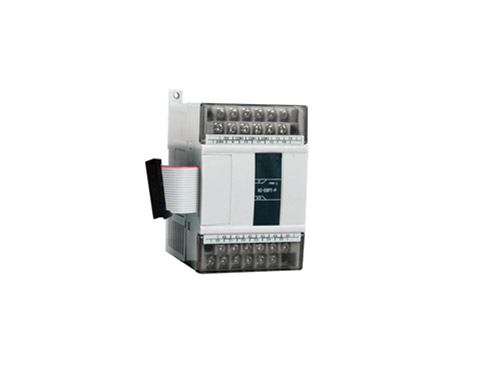

XC系列I/O扩展�？�
产品特点XC系列PLC适配开关量输入输出右扩展�？椋�8~32点规格。XC系列PLC一般可扩展7个�？�。电源规格：DC24V或AC220V输入类型：NPN或PNP型输出类型：晶体管（T）或继电器（R）命名规则

产品特点规格参数

- 产品特点

XC系列PLC适配开关量输入输出右扩展�？椋�8~32点规格。

XC系列PLC一般可扩展7个模块。

电源规格：DC24V或AC220V

输入类型：NPN或PNP型

输出类型：晶体管（T）或继电器（R）

命名规则

1：	系列名称	XC
2：	指代扩展�？�	E
3：	输入点数	8、16、32
4：	输入专用	NPN输入时：X
		PNP输入时：PX
5：	输出点数	8、16、32
6：	输出形式	YR：继电器输出
		YT：晶体管输出
7：	电源规格	空：DC24V
		C：DC24V
		E：AC220V

型号一览表

型号				输入输出总点数	输入点数（DC24V）	输出点数（R，T）
	输入	输出
	输入	继电器输出	晶体管输出
N P N 型	XC-E8X	-	-	8点	8点	-
	-	XC-E8YR	XC-E8YT	8点	-	8点
	-	XC-E8X8YR	XC-E8X8YT	16点	8点	8点
	XC-E16X	-	-	16点	16点	-
	-	XC-E16YR	XC-E16YT	16点	-	16点
	-	XC-E16X16YR-E	XC-E16X16YT-E	32点	16点	16点
	-	XC-E16X16YR-C	XC-E16X16YT-C	32点	16点	16点
	XC-E32X-E	-	-	32点	32点	-
	XC-E32X-C	-	-	32点	32点	-
	-	XC-E32YR-E	XC-E32YT-E	32点	-	32点
	-	XC-E32YR-C	-	32点	-	32点
P N P 型	-	-	-	8点	8点	-
	-	-	-	16点	8点	8点
	-	-	-	16点	16点	-
	-	-	-	32点	16点	16点
	-	XC-E16PX16YR-C	XC-E16PX16YT-C	32点	16点	16点
	-	-	-	32点	32点	-

基本规格

项目	规格
使用环境	无腐蚀性气体
环境温度	0℃~60℃
保存环境温度	-20~70℃
环境湿度	5~95%RH
保存环境湿度	5~95%RH
安装	可用M3的螺丝固定或直接安装在DIN46277（宽35mm）的导轨上

功能说明

型号		功能说明
NPN输入型	PNP输入型	功能说明
XC-E8X	XC-E8PX	8通道开关量输入，DC22~26V供电
XC-E8YR	-	8通道继电器输出
XC-E8YT	-	8通道晶体管输出
XC-E8X8YR	XC-E8PX8YR	8通道开关量输入，8通道继电器输出，DC22~26V供电
XC-E8X8YT	XC-E8PX8YT	8通道开关量输入，8通道晶体管输出，DC22~26V供电
XC-E16X	XC-E16PX	16通道开关量输入，DC22~26V供电
XC-E16YR	-	16通道继电器输出
XC-E16YT	-	16通道晶体管输出
XC-E16X16YR-E	-	16通道开关量输入，16通道继电器输出，AC90~265V供电
XC-E16X16YT-E	-	16通道开关量输入，16通道晶体管输出，AC90~265V供电
XC-E16X16YR-C	-	16通道开关量输入，16通道继电器输出，DC22~26V供电
XC-E16X16YT-C	-	16通道开关量输入，16通道晶体管输出，DC22~26V供电
XC-E32X-E	XC-E32PX-E	32通道开关量输入，AC90~265V供电
XC-E32X-C	-	32通道开关量输入，DC22~26V供电
XC-E32YR-E	-	32通道继电器输出，AC90~265V供电
XC-E32YR-C	-	32通道晶体管输出，DC22~26V供电
XC-E32YT-E	-	32通道继电器输出，AC90~265V供电

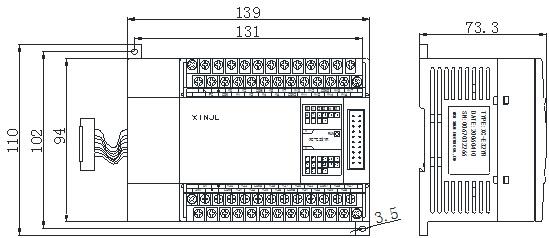

外观尺寸图（单位：mm）

I/O总点数为32点：
