XC系列
-
-
-

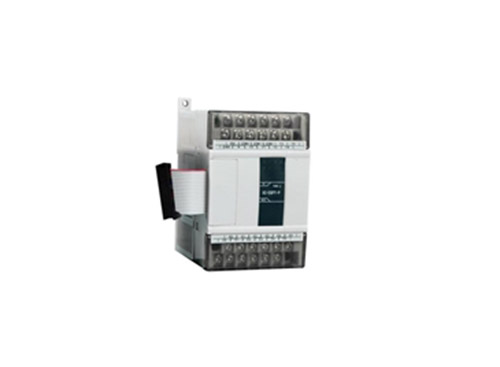

XC系列AD扩展�？�
-
产品特点XC系列PLC适配模拟量输入右扩展�？椋�2、4、8点规格。XC系列PLC一般可扩展7个�？�。电源规格：DC24V14位高精度模拟量输入模拟量输入类型：电压（0~5V、0~10V）、电流（0~20mA、4~20mA）特殊型号模拟量输入为双极性隔离处理，抗干扰性能更优命名规则 &nbs
-
产品特点
XC系列PLC适配模拟量输入右扩展�？椋�2、4、8点规格。
XC系列PLC一般可扩展7个模块。
电源规格：DC24V
14位高精度模拟量输入
模拟量输入类型：电压（0~5V、0~10V）、电流（0~20mA、4~20mA）
特殊型号模拟量输入为双极性
隔离处理，抗干扰性能更优
命名规则
1： | 系列名称 | XC |
2： | 指代扩展�？� | E |
3： | 模拟量输入点数 | 2、4、8 |
4： | 指代模拟量输入 | AD |
5： | 模拟量输入类型 | H：内部隔离处理，抗干扰性能更优 |
B：输入为双极性 |
型号一览表
型 号 | 功 能 |
XC-E8AD-H | 8通道模拟量输入模块(14bit)；前4路电压、后4路电流 |
XC-E8AD-B | 8通道模拟量输入模块(14bit)；前4路电压、后4路电流，均为双极性 |
XC-E4AD-H | 4通道模拟量输入�？�(14bit)；电流、电压可选 |
XC-E2AD-H | 2通道模拟量输入�？�(14bit)；电流、电压可选 |
基本规格
项 目 | 规 格 |
使用环境 | 无腐蚀性气体 |
环境温度 | 0℃~60℃ |
保存环境温度 | -20~70℃ |
环境湿度 | 5~95%RH |
保存环境湿度 | 5~95%RH |
安装 | 可用M3的螺丝固定或直接安装在DIN46277（宽35mm）的导轨上 |
性能规格
项目 | 电压输入 | 电流输入 | ||||||
2AD-H | 4AD-H | 8AD-H | 8AD-B | 2AD-H | 4AD-H | 8AD-H | 8AD-B | |
模拟量输入范围 | 0～5V、0～10V | -5～5V、-10～10V | 0～20mA、4～20mA | -20～20mA | ||||
*大输入范围 | ±15V | 0～40mA | ±20mA | |||||
数字输出范围 | 14位二进制数（-8192~8191） | |||||||
PID输出值 | 0～K4095 | |||||||
分辨率 | 1/16383（14Bit） | |||||||
综合精确度 | 1% | |||||||
转换速度 | 20ms/通道 | |||||||
模拟量用电源 | DC24V±10%，100mA | |||||||

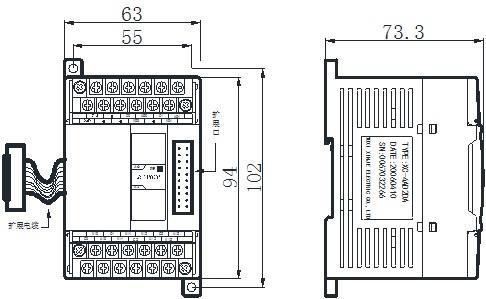

外观尺寸图（单位：mm）
