XL系列
-
-
-

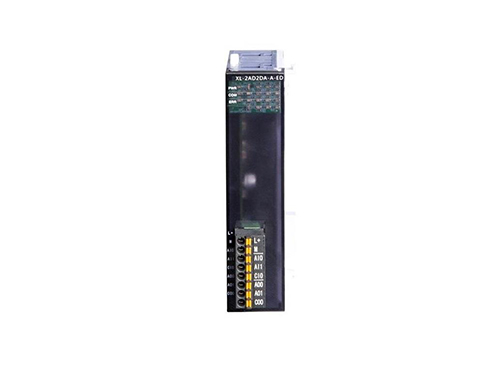

XL系列AD/DA左扩展ED�？�
-
产品特点XL系列PLC适配模拟量输入输出左扩展�？椋�2点输入、2点输出规格。XL系列PLC一般可扩展1个ED�？�。电源规格：DC24V2路12位高精度模拟量输入、2路10位高精度模拟量输出模拟量输入类型：电压、电流命名规则1：系列名称XL2：模拟量输入点数23：指代模拟量输入AD4：模拟量输出点数25：指代模拟量输出DA6：模拟
-
产品特点
XL系列PLC适配模拟量输入输出左扩展�？椋�2点输入、2点输出规格。
XL系列PLC一般可扩展1个ED模块。
电源规格：DC24V
2路12位高精度模拟量输入、2路10位高精度模拟量输出
模拟量输入类型：电压、电流
命名规则
1： | 系列名称 | XL |
2： | 模拟量输入点数 | 2 |
3： | 指代模拟量输入 | AD |
4： | 模拟量输出点数 | 2 |
5： | 指代模拟量输出 | DA |
6： | 模拟量输入输出类型 | A：输入输出全部为电流型 |
V：输入输出全部为电压型 | ||
5： | 指代ED�？� | ED |
型号一览表
型 号 | 功 能 |
XL-2AD2DA-A-ED | 2通道模拟量输入（12bit）、2通道模拟量输出�？椋�10bit）； 电流型（0~20mA、4~20mA） |
XL-2AD2DA-V-ED | 2通道模拟量输入（12bit）、2通道模拟量输出�？椋�10bit）； 电压型（0~5V、0~10V） |
基本规格
项 目 | 规 格 |
使用环境 | 无腐蚀性气体 |
环境温度 | 0℃~60℃ |
保存环境温度 | -20~70℃ |
环境湿度 | 5~95%RH |
保存环境湿度 | 5~95%RH |
安装 | 直接安装在DIN46277（宽35mm）的导轨上 |
性能规格
项目 | 电压输入 | 电流输入 | 电压输出 | 电流输出 |
2AD2DA-V-ED | 2AD2DA-A-ED | 2AD2DA-V-ED | 2AD2DA-A-ED | |
模拟量输入范围 | 0~5V,0~10V | 0~20mA,4~20mA | 0~5V,0~10V | 0~20mA,4~20mA |
*大输 入范围 | -0.5V~15V | 0～40mA | - | - |
模拟量输出范围 | 0~5V,0~10V | 0~20mA,4~20mA | 0~5V,0~10V 外部负载电阻2KΩ~1MΩ | 0~20mA,4~20mA 外部负载电阻小于500Ω |
数字输入范围 | - | 10位二进制数（0~1023） | ||
数字输出范围 | 12位二进制数（0~4095） | - | ||
分辨率 | 1/4095（12Bit） | 1/1023（10Bit） | ||
综合精确度 | 1% | |||
转换速度 | 10ms/通道 | |||
模拟量用电源 | DC24V±10%，150mA | |||

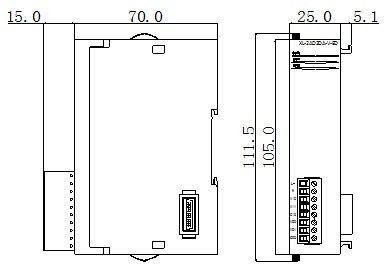

外观尺寸图（单位：mm）
