XL系列
-
-
-
XL系列AD左扩展ED�？�
-
产品特点XL系列PLC适配模拟量输入左扩展�？椋�4点规格。XL系列PLC一般可扩展1个ED�？�。电源规格：DC24V4路12位高精度模拟量输入模拟量输入类型：电压、电流命名规则1：系列名称XL2：模拟量输入点数43：指代模拟量输入AD4：模拟量输入类型A：输入全部为电流型V：输入全部为电压型5：指代ED�？镋D型号一览表型 &nb
-
产品特点
规格参数
产品特点
XL系列PLC适配模拟量输入左扩展�？椋�4点规格。
XL系列PLC一般可扩展1个ED�？椤�
电源规格：DC24V
4路12位高精度模拟量输入
模拟量输入类型：电压、电流
命名规则
1： | 系列名称 | XL |
2： | 模拟量输入点数 | 4 |
3： | 指代模拟量输入 | AD |
4： | 模拟量输入类型 | A：输入全部为电流型 |
V：输入全部为电压型 | ||
5： | 指代ED模块 | ED |
型号一览表
型 号 | 功 能 |
XL-4AD-A-ED | 4通道模拟量输入�？椋�12bit）；电流输入（0~20mA、4~20mA） |
XL-4AD-V-ED | 4通道模拟量输入�？椋�12bit）；电压输入（0~5V、0~10V） |
基本规格
项 目 | 规 格 |
使用环境 | 无腐蚀性气体 |
环境温度 | 0℃~60℃ |
保存环境温度 | -20~70℃ |
环境湿度 | 5~95%RH |
保存环境湿度 | 5~95%RH |
安装 | 直接安装在DIN46277（宽35mm）的导轨上 |
性能规格
项目 | 电压输入 | 电流输入 |
4AD-V-ED | 4AD-A-ED | |
模拟量输入范围 | 0~5V,0~10V | 0~20mA,4~20mA |
*大输入范围 | ±15V | 0～40mA |
数字输出范围 | 12位二进制数（0~4095） | |
分辨率 | 1/4095（12Bit） | |
综合精确度 | 1% | |
转换速度 | 10ms/通道 | |
模拟量用电源 | DC24V±10%，150mA | |

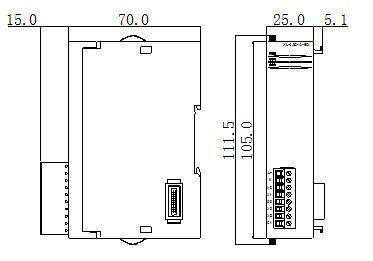

外观尺寸图（单位：mm）
