XL系列
-
-
-

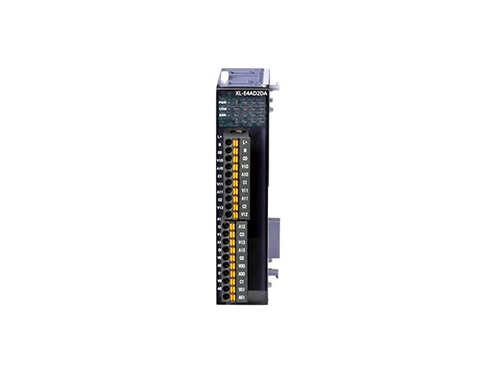

XL系列DA扩展模块
-
产品特点XL系列PLC适配模拟量输出右扩展�？椋�4点规格。XL系列PLC一般可扩展10~16个�？�。电源规格：DC24V12位高精度模拟量输出模拟量输出类型：电压、电流可选模拟量电压输出为双极性命名规则1：系列名称XL2：指代扩展�？镋3：模拟量输出点数44：指代模拟量输出DA型号一览表型 号功 能XL-E4DA4通道模拟量输出�？�
-
产品特点
规格参数
产品特点
XL系列PLC适配模拟量输出右扩展�？椋�4点规格。
XL系列PLC一般可扩展10~16个�？�。
电源规格：DC24V
12位高精度模拟量输出
模拟量输出类型：电压、电流可选
模拟量电压输出为双极性
命名规则
1： | 系列名称 | XL |
2： | 指代扩展�？� | E |
3： | 模拟量输出点数 | 4 |
4： | 指代模拟量输出 | DA |
型号一览表
型 号 | 功 能 |
XL-E4DA | 4通道模拟量输出�？�(12bit)； 电流（0~20mA、4~20mA）、电压（0~5V、0~10V、-5~5V、-10~10V）可选 |
基本规格
项 目 | 规 格 |
使用环境 | 无腐蚀性气体 |
环境温度 | 0℃~60℃ |
保存环境温度 | -20~70℃ |
环境湿度 | 5~95%RH |
保存环境湿度 | 5~95%RH |
安装 | 直接安装在DIN46277（宽35mm）的导轨上 |
性能规格
项目 | 电压输出 | 电流输出 |
4DA | 4DA | |
模拟量输出范围 | 0～5V、0～10V、-5～5V、-10～10V （外部负载电阻2KΩ~1MΩ） | 0～20mA、4～20mA （外部负载电阻小于500Ω）- |
数字输入范围 | 12位二进制数（0~4095或-2048~2047） | |
分辨率 | 1/4095(12Bit)；转换数据以16进制形式存入PLC(12Bit) | |
综合精确度 | 1% | |
转换速度 | 2ms/1通道 | |
模拟量用电源 | DC24V±10%，150mA | |

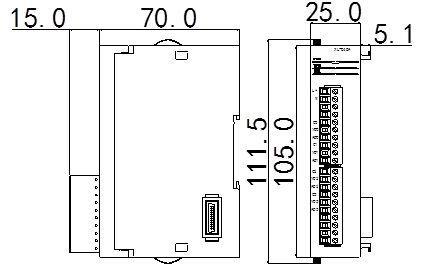

外观尺寸图（单位：mm）
