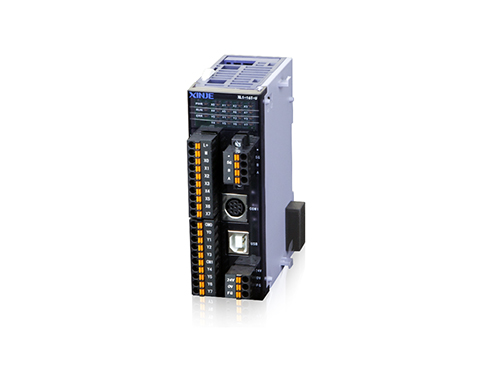

XL1系列基本单元
-
产品特点简易款薄型PLC，小巧实用，节省安装空间8入/8出，晶体管输出，DC24V电源具有更高的处理速度，约为XC系列的12倍带时钟并对数据进行掉电保持支持基本的逻辑控制和数据运算型号一览表型号输入点数（DC24V）输出点数（R，T）AC电源DC电源继电器输出晶体管输出晶体管继电器混合输出继电器输出晶体管输出晶体管继电器混合
-
产品特点
简易款薄型PLC，小巧实用，节省安装空间
8入/8出，晶体管输出，DC24V电源
具有更高的处理速度，约为XC系列的12倍
带时钟并对数据进行掉电保持
支持基本的逻辑控制和数据运算
型号一览表
型号 | 输入点数 （DC24V） | 输出点数（R，T） | ||||||
AC电源 | DC电源 | |||||||
继电器输出 | 晶体管输出 | 晶体管继电器混合输出 | 继电器输出 | 晶体管输出 | 晶体管继电器混合输出 | |||
NPN 型 | - | - | - | - | XL1-16T XL1-16T-U | - | 8点 | 8点 |
功能配置表
×不支持 √支持
系列及 点数 | USB口 | 232口 | 通信 | 扩展 �？� | 扩展 BD板 | 高速计数路数 | 脉冲输出路数（T型） | 外部中断 | ||
485 通信 | 自由 通信 | 递增 模式 | AB相 | |||||||
XL系列 | ||||||||||
XL1-16T XL1-16T-U | × √ | 2 1 | √ √ | √ √ | × × | × × | × × | × × | × × | 6 6 |
注意：所有机型均标配时钟功能。
基本规格
项目 | 规格 |
绝缘电压 | DC 500V 2MΩ以上 |
抗噪声 | 噪声电压1000Vp-p 1us脉冲1分钟 |
空气 | 无腐蚀性、可燃性气体 |
环境温度 | 0℃~55℃ |
环境湿度 | 5%~95%（无凝露） |
PORT1口 | RS232，连接上位机、人机界面编程或调试 |
PORT2口 | RS485，连接智能仪表、变频器等 |
安装 | 可用M3的螺丝固定或直接安装在的导轨上 |
接地（FG） | 第三种接地（不可与强电系统公共接地） |
性能规格
项目 | 规 格 | ||
程序执行方式 | 循环扫描方式 | ||
编程方式 | 指令、梯形图并用 | ||
处理速度 | 0.05us | ||
停电保持 | 使用FlashROM及锂电池（3V纽扣电池） | ||
用户程序容量※1 | 256KB | ||
I/O点数※2 | 总点数 | 16点 | |
输入点数 | 8点 X0~X7 | ||
输出点数 | 8点 Y0~Y7 | ||
内部线圈（X）※3 | 896点 | X0~X77、X10000~X11177、X20000~X20177、X30000~X30077 | |
内部线圈（Y）※4 | 896点 | Y0~Y77、Y10000~Y11177、Y20000~Y20177、Y30000~Y30077 | |
内部线圈（M、HM） | 11008点 | M0~M7999【HM0~HM959】※5 | |
特殊用※6 XL1/XL3：SM0~SM2047 | |||
流程（S） | 1152点 | S0~S1023【HS0~HS127】 | |
定时器（T） | 点数 | 672点 | T0~T575【HT0~HT95】 |
规格 | 100mS定时器：设置时间0.1~3276.7秒 10mS定时器：设置时间0.01~327.67秒 1mS定时器：设置时间0.001~32.767秒 | ||
计数器（C） | 点数 | 672点 | C0~C575【HC0~HC95】 |
规格 | 16位计数器：设置值K0~32,767 32位计数器：设置值-2147483648~＋2147483647 | ||
数据寄存器（D） | 11048字 | D0~D7999【HD0~HD999】※5 | |
特殊用※6 SD0~SD2047 | |||
FlashROM 寄存器（FD） | 7120字 | FD0~FD5119 | |
特殊用※6 SFD0~SFD1999 | |||
高速处理功能 | 高速计数、脉冲输出、外部中断 | ||
口令保护 | 6位长度ASCII | ||
自诊断功能 | 上电自检、监控定时器、语法检查 | ||
注释：
※1：用户程序容量，指保密下载时的*大程序容量。
※2：I/O点数，指用户可从外部接入、输出信号的端子数。
※3：X，指内部输入继电器，超出I点数的X可用作中间继电器。
※4：Y，指内部输出继电器，超出O点数的Y可用作中间继电器。
※5：【】标志，为默认的断电保持区域,不可更改。
※6：特殊用，指被系统占用的特殊用途的寄存器，不可另作他用。
※7：输入线圈、输出继电器/晶体管的编号为八进制数，其他存储器的编号均为十进制数。
※8：没有与外设实连的I/O可作为快速内部继电器使用。
外观尺寸图（单位：mm）
XL1-16T
XL1-16T-U
