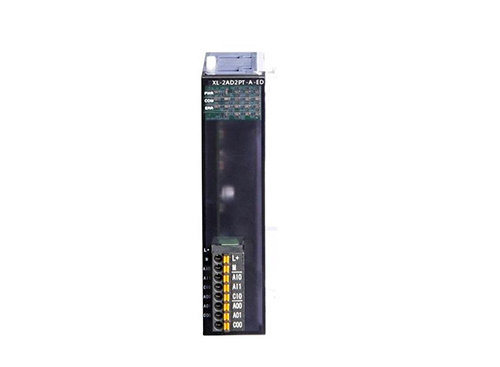

XL系列PT/DA左扩展ED模块
-
产品特点XL系列PLC适配模拟量输入输出左扩展�？椋�2点温度输入、2点输出规格。XL系列PLC一般可扩展1个ED模块。电源规格：DC24V2通道PT100温度输入：测温范围-100~500℃，精度0.1℃2路10位高精度模拟量输出：电压、电流可选命名规则1：系列名称XL2：模拟量输入点数23：指代温度输入PT4：模拟量输出点数25：指代模拟
-
产品特点
XL系列PLC适配模拟量输入输出左扩展�？椋�2点温度输入、2点输出规格。
XL系列PLC一般可扩展1个ED�？�。
电源规格：DC24V
2通道PT100温度输入：测温范围-100~500℃，精度0.1℃
2路10位高精度模拟量输出：电压、电流可选
命名规则
1： | 系列名称 | XL |
2： | 模拟量输入点数 | 2 |
3： | 指代温度输入 | PT |
4： | 模拟量输出点数 | 2 |
5： | 指代模拟量输出 | DA |
6： | 模拟量输出类型 | A：输出全部为电流型 |
V：输出全部为电压型 | ||
5： | 指代ED�？� | ED |
型号一览表
型 号 | 功 能 |
XL-2PT2DA-A-ED | 2通道PT100输入、2通道10bit模拟量电流输出（0~20mA、4~20mA）； |
XL-2PT2DA-V-ED | 2通道PT100输入、2通道10bit模拟量电压输出（0~5V、0~10V）； |
基本规格
项 目 | 规 格 |
使用环境 | 无腐蚀性气体 |
环境温度 | 0℃~60℃ |
保存环境温度 | -20~70℃ |
环境湿度 | 5~95%RH |
保存环境湿度 | 5~95%RH |
安装 | 直接安装在DIN46277（宽35mm）的导轨上 |
性能规格
项目 | 温度输入(PT) | 模拟量输出 | |
电流 | 电压 | ||
2AD2PT-A-ED | 2AD2PT-V-ED | ||
测温范围 | -100~500℃ | — | |
模拟量输出范围 | — | 0~20、4~20mA 外部负载电阻小于500Ω | 0~5、0~10V 外部负载电阻2KΩ~1MΩ |
数字输入范围 | — | 10位二进制数(0~1023) | |
数字输出范围 | -1000~5000 | - | |
分辨率 | 0.1℃ | 1/1024(10Bit) | |
综合精确度 | 满量程的±0.8% | 1% | |
转换速度 | 10ms | ||
模拟量用电源 | DC24V±10%，150mA | ||

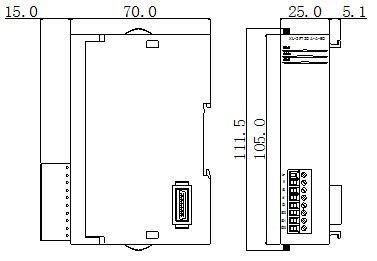

外观尺寸图（单位：mm）
