稳定可靠 ? 精准快速
TG系列
-
-
-

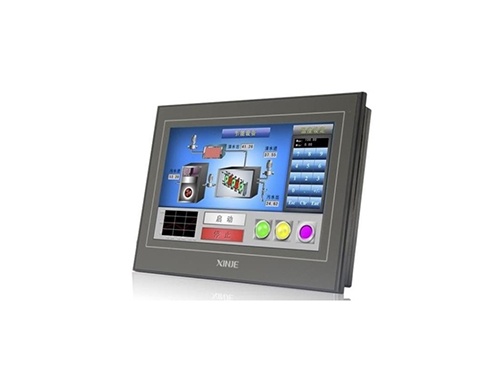

TGM系列网络款触摸屏
-
产品说明全新超薄外观设计，具有多种下载方式（以太网、USB口、U盘导入）具备穿透功能，可通过触摸屏上/下载信捷XD/XL/XG系列PLC程序1677万色，画质细腻无痕，显示效果媲美液晶显示器下载、启动、运行，三位一体的超高速响应支持C语言脚本功能，运算、自由协议编写、绘图，提高编程自由度支持BMP、JPEG格式图片显示丰富的立
-
产品说明
全新超薄外观设计，具有多种下载方式（以太网、USB口、U盘导入）
具备穿透功能，可通过触摸屏上/下载信捷XD/XL/XG系列PLC程序
1677万色，画质细腻无痕，显示效果媲美液晶显示器
下载、启动、运行，三位一体的超高速响应
支持C语言脚本功能，运算、自由协议编写、绘图，提高编程自由度
支持BMP、JPEG格式图片显示
丰富的立体3D图库，画面更生动
灵活的部件选择空间，自定义动画轨迹设计
数据采集保存功能，支持时间趋势图，XY趋势图等多种形式的数据管理方式
配方数据的存储与双向传送，提高工作效率
产品特点
1. ARM9 CPU，400MHz主频，128MB存储容量
2. 4.3~15.6英寸，1677万色，TFT液晶显示，LED背光
3. 2个COM口（个别机型不支持），独立通讯，支持RS232/RS422/RS485通讯方式，可实现多屏一机
4. 标配时钟
5. USB-B接口，实现数据传输
型号说明
1： | 系列名称 | TGM系列网络型触摸屏 |
2： | 显示尺寸 | 465：4.3英寸 |
765：7英寸 | ||
865：8英寸 | ||
A63：10.1英寸 | ||
C65：15.6英寸 | ||
3： | 产品类型 | S：超薄款，黑色面膜 |
D：金属外壳 | ||
4： | 接口类型 | ET：配备USB-B下载口、USB-A U盘口、以太网口、一个串口 |
MT：配备USB-B下载口、USB-A U盘口、一个串口 | ||
MT2：配备两个串口、USB-B下载口 |
规格参数
型号 | TGM465 | TGM765S | TGM865 | TGMA63S | TGMA63D | TGMC65 |
TGM465-MT2 TGM465-ET | TGM765S-MT TGM765S-ET | TGM865-ET | TGMA63S-MT TGMA63S-ET | TGMA63D-ET | TGMC65-ET | |
产品特性 | ||||||
尺寸 | 4.3 | 7 | 8 | 10.1 | 10.1 | 15.6 |
分辨率 | 480*272 | 800*480 | 800*600 | 1024*600 | 1024*600 | 1366*768 |
液晶屏 | TFT液晶显示，LED背光 | |||||
显示颜色 | 1677万色 | |||||
亮度（cd/m2） | 200 | 250 | ||||
触摸面板 | 四线电阻式触摸屏 | |||||
液晶寿命 | 50000小时以上，环境温度25℃，24小时运行 | |||||
存储器 | 128MB | |||||
外部接口 | ||||||
PLC口 | RS232/RS422/RS485 | |||||
Download口 | RS232/RS485 （TGM465-ET、TGM765B无Download口） | |||||
USB接口1 | USB-B（符合USB2.0规范），USB下载口 | |||||
USB接口2 | USB-A（符合USB2.0规范），U盘口 | |||||
以太网口 | -ET型号支持 | |||||
电气特性 | ||||||
输入电压 | DC24V（电压范围：DC22V~DC26V） | |||||
消耗电流 | 140mA | 200mA | 250mA | 270mA | 270mA | 730mA |
允许失电 | 10ms以下（实际失电小于1s） | |||||
抗电压冲击 | AC1000V，10mA，小于1分钟（信号与地间） | |||||
绝缘电阻 | DC500V，10MΩ以上（信号与地间） | |||||
环境 | ||||||
运行温度 | 0℃~50℃ | |||||
存储温度 | -20℃~60℃ | |||||
运行湿度 | 10%RH~90%RH（无凝露） | |||||
抗干扰能力 | 干扰电压：1500Vp-p 脉冲周期：1us 持续时间：1分钟 | |||||
空气 | 无腐蚀性气体 | |||||
冷却方式 | 自然风冷 | |||||
防护等级 | <
