稳定可靠 ? 精准快速
TG系列
-
-
-
TG-MT/UT/ET/XT通用型触摸屏
-
产品说明1677万色，画质细腻无痕，显示效果媲美液晶显示器下载、启动、运行，三位一体的超高速响应支持C语言脚本功能，运算、自由协议编写、绘图，提高编程自由度支持BMP、JPEG格式图片显示丰富的立体3D图库，画面更生动灵活的部件选择空间，自定义动画轨迹设计数据采集保存功能，支持时间趋势图，XY趋势图等多种形式的数据
-
产品说明
1677万色，画质细腻无痕，显示效果媲美液晶显示器
下载、启动、运行，三位一体的超高速响应
支持C语言脚本功能，运算、自由协议编写、绘图，提高编程自由度
支持BMP、JPEG格式图片显示
丰富的立体3D图库，画面更生动
灵活的部件选择空间，自定义动画轨迹设计
数据采集保存功能，支持时间趋势图，XY趋势图等多种形式的数据管理方式
配方数据的存储与双向传送，提高工作效率
产品特点
1. ARM9 CPU，400MHz主频，128MB存储容量
2. 4.3~15.6英寸，1677万色TFT液晶显示，LED背光
3. 2个COM口，独立通讯，支持RS232/RS485/RS422等通讯方式，可实现多屏一机
4. 标配时钟
5. USB-B接口，实现数据传输
6. 支持多种以太网通讯（支持与MODBUS TCP协议设备及西门子S7-1200 PLC通过以太网通讯）
型号说明
-MT：USB-B接口
-UT：USB-B接口、USB-A接口
-ET：USB-B接口、USB-A接口、以太网接口
-XT：精简款
规格参数
型号 | TGC65 | TGA63 | TGA62 | TG865 | TG765 | TG465 | |||
TGC65-ET | TGA63-MT TGA63-UT TGA63-ET | TGA62-MT TGA62-ET | TG865-MT TG865-ET | TG765-MT TG765-UT TG765-ET TG765-XT-C | TG465-MT TG465-UT TG465-ET TG465-MT2 TG465-UT2 TG465-XT | ||||
产品特性 | |||||||||
尺寸 | 15.6 | 10.1 | 10.1 | 8 | 7 | 4.3 | |||
分辨率 | 1366*768 | 1024*600 | 800*480 | 800*600 | 800*480 | 480*272 | |||
液晶屏 | TFT液晶显示，LED背光 | ||||||||
显示颜色 | 1677万色 | ||||||||
亮度（cd/m2） | 250 | 200 | |||||||
触摸面板 | 四线电阻式触摸屏 | ||||||||
液晶寿命 | 50000小时以上，环境温度25℃，24小时运行 | ||||||||
存储器 | 128MB | ||||||||
外部接口 | |||||||||
PLC口 | RS232/RS422/RS485 （TG765-XT-C：RS232；TG465-XT：RS232/RS485） | ||||||||
Download口 | RS232/RS485 （TG765-XT-C、TG465-MT/UT/ET/XT无此口） | ||||||||
USB接口1 | USB-B（符合USB2.0规范），USB下载口 | ||||||||
USB接口2 | USB-A（符合USB2.0规范），U盘口，UT/ET型号支持 | ||||||||
以太网口 | -ET型号支持 | ||||||||
电气特性 | |||||||||
输入电压 | DC24V（电压范围：DC22V~DC26V） | ||||||||
消耗电流 | 730mA | 270mA | 270mA | 250mA | 200mA | 180mA | |||
允许失电 | 10ms以下（实际失电小于1s） | ||||||||
抗电压冲击 | AC1000V，10mA，小于1分钟（信号与地间） | ||||||||
绝缘电阻 | DC500V，10MΩ以上（信号与地间） | ||||||||
环境 | |||||||||
运行温度 | 0℃~50℃ | ||||||||
存储温度 | -20℃~60℃ | ||||||||
运行湿度 | 10%RH~90%RH（无凝露） | ||||||||
抗干扰能力 | 干扰电压：1500Vp-p 脉冲周期：1us 持续时间：1分钟 | ||||||||
空气 | 无腐蚀性气体 | ||||||||
冷却方式 | 自然风冷 | ||||||||
防护等级 | 前面板符合IP65 | ||||||||
尺寸 | |||||||||
外部尺寸（mm） | 410*270*65 | 272.2*191.7*51.2 | 272.2*191.7*51.2 | 224.4*170.8*45.5 | 200.4*146.9*48.5 | 152*102*41.8 | |||
面板开孔尺寸（mm） | 399.0*259.0 | 260.2*179.7 | 260.2*179.7 | 211.4*157.8 | 192.0*138.5 | 144*94 | |||
注意：以上所有型号标配时钟。
产品外形及尺寸（单位：mm）

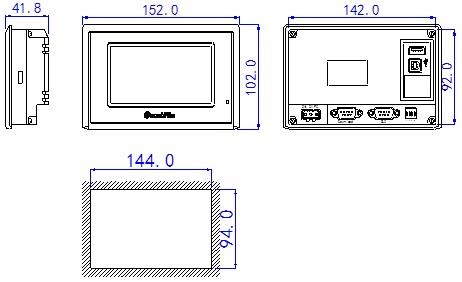

TG465-MT/UT/ET/XT：
TG465-MT2/UT2：

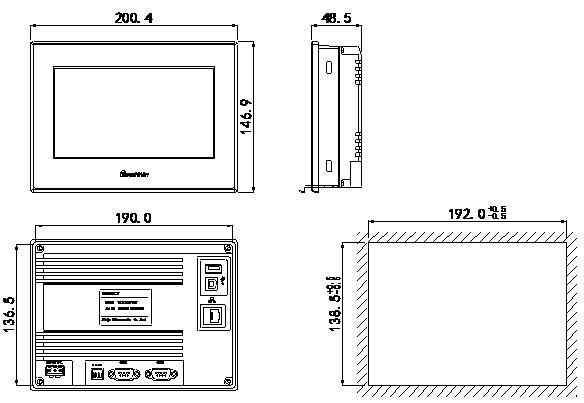

TG765系列：

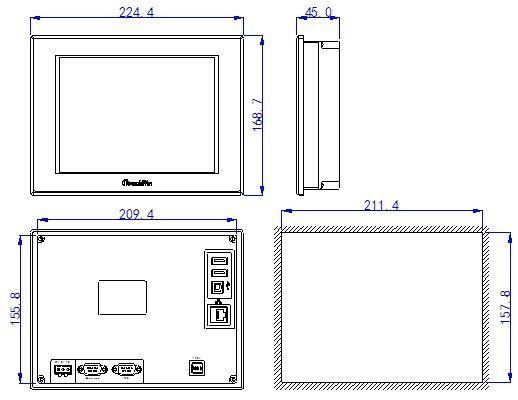

TG865系列：

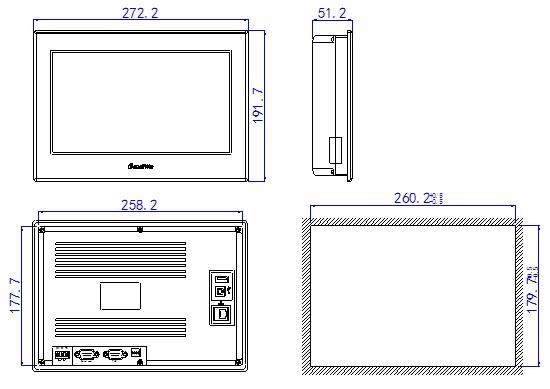

TGA62系列：
TGA63系列：

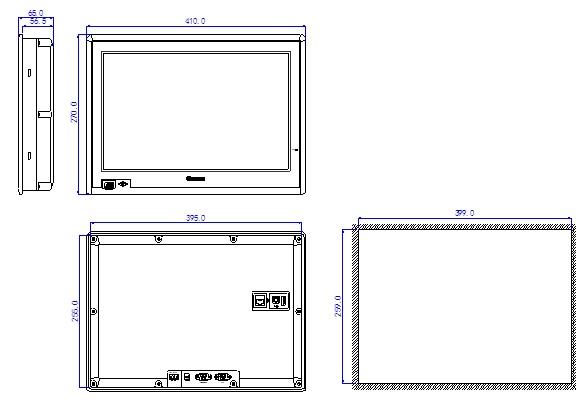

TGC65系列：
