OP系列文本显示器

186-7895-2751

OP系列文本显示器
产品特点3.7 英寸单色7~26个按键对应PLC机种广泛具有密码保护功能，内置时钟（可选件）文本精灵，动态显示文本具有报警列表功能，逐行实时显示当前报警信息按键可被定义成功能键，可替代部分控制柜上机械按键带背景光STN液晶显示

产品特点规格参数

产品特点

3.7 英寸单色

7~26个按键

对应PLC机种广泛

具有密码保护功能，内置时钟（可选件）

文本精灵，动态显示文本

具有报警列表功能，逐行实时显示当前报警信息

按键可被定义成功能键，可替代部分控制柜上机械按键

带背景光STN液晶显示

一般说明

型号	OP330/-S	OP320-A/-A-S	OP320-A-N	OP320/-S
显示
类型	黄绿色STNyi
使用寿命	20000小时以上，环境温度25℃，24小时运行
分辨率	192*64
对比度	电位器可调
文字设定	中文简体/繁体、英文（24字符×4行，即12汉字×4行）
字符大小	中文：1616 3232 英文：816 1632
按键	26	20	20	7
存储器
画面	64KB FlashROM
接口
下载口	RS232
通讯口	一般型号支持RS232/RS422；（-S）的型号支持RS232/RS485；OP320-A-N仅支持RS232
电气特性
输入电压	DC24V
电压范围	DC22V~DC26V
消耗电流	小于140mA
允许失电	10ms以下（实际失电小于1s）
抗电压冲击	AC1000V，10mA，小于1分钟（信号与地间）
绝缘电阻	DC500V，10MΩ以上（信号与地间）
环境
运行温度	0℃~50℃
存储温度	-20℃~60℃
运行湿度	10%RH~90%RH（无凝露）
抗干扰能力	干扰电压：1500Vp-p 脉冲周期：1us 持续时间：1分钟
空气	无腐蚀性气体
冷却方式	自然风冷
防护等级	前面板符合IP65
结构
外部尺寸（mm）	17212156.5	1729438.8		16210238
面板开孔尺寸（mm）	164.0*113.0	164.2*85		156.5*94.0

注意：OP320/OP320-S不配时钟，其他型号可选配时钟。

产品外形及尺寸（单位：mm）

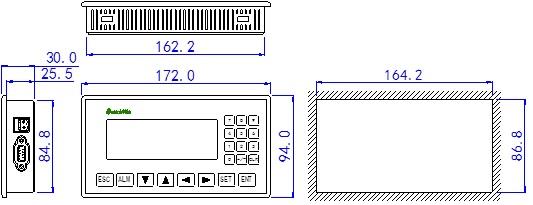

OP320-A系列：

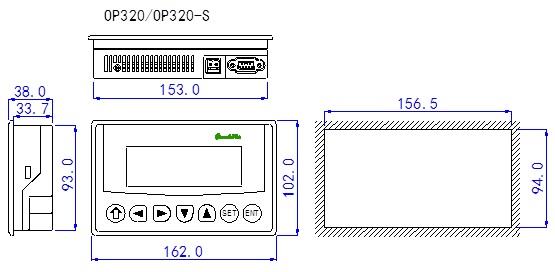

OP320系列：

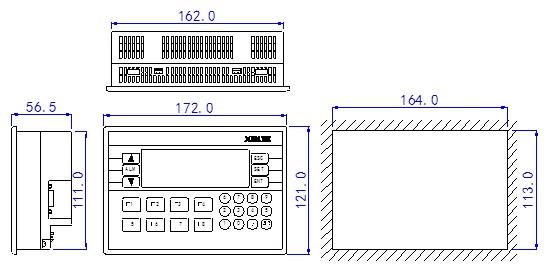

OP330系列：
