XP-BD
-
-
-

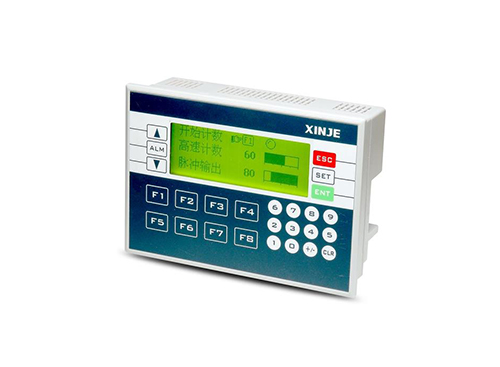

XP系列整体式控制器
-
产品说明集PLC和HMI功能于一体（OP330文本显示器&XC系列PLC）开关量输入：10点/光耦隔离开关量输出：8点/（继电器输出、晶体管输出、继电器晶体管混合输出）LCD显示：192×64像素（3.7inh）；LCD寿命可达2万小时功能键多达26个按键灵敏、精确HMI和PLC编程使用同一根编程电缆防水等级符合IP20结构紧凑，大幅度节省电控柜
-
产品说明
集PLC和HMI功能于一体（OP330文本显示器&XC系列PLC）
开关量输入：10点/光耦隔离
开关量输出：8点/（继电器输出、晶体管输出、继电器晶体管混合输出）
LCD显示：192×64像素（3.7inh）；LCD寿命可达2万小时
功能键多达26个
按键灵敏、精确
HMI和PLC编程使用同一根编程电缆
防水等级符合IP20
结构紧凑，大幅度节省电控柜空间
命名规则
1： | 系列名称 | XP系列：显示区域不带触摸功能 |
2： | PLC类型 | 1：PLC部分为XC1系列 |
2：PLC部分为XC2系列 | ||
3：PLC部分为XC3系列 | ||
3： | 输入输出点数 | 18：10入8出 |
4： | 输出类型 | R：继电器输出 |
T：晶体管输出 | ||
RT：晶体管继电器混合输出（前2路晶体管输出） | ||
5： | 是否选配BD板 | B：XP2系列可带扩展BD板 |
空：XP2系列不带扩展BD板 |
注意：XP1系列不支持扩展BD板；XP2系列可选配BD板（以型号是否-B区分）；XP3系列可连接BD板。
型号一览表
XP系列 | 输出类型 | ||
继电器输出 | 晶体管输出 | 晶体管继电器混合输出 | |
XP1系列 | XP1-18R | XP1-18T | - |
XP2系列 | XP2-18R-B | - | XP2-18RT-B |
XP3系列 | XP3-18R | XP3-18T | XP3-18RT |
电气规格
项 目 | 规 格 | |
电气 特征 | 输入电压 | DC24V |
功耗 | 低于10W（TYP2.0W） | |
允许瞬时停电 | 小于20ms | |
耐电压 | AC1000V-10mA 1分钟（信号与地间） | |
绝缘阻抗 | 约10MΩ，DC500V（信号与地间） | |
环境 | 操作温度 | 0～50℃ |
保存温度 | –10～60℃ | |
环境湿度 | 20~85%（无凝露） | |
耐振动 | 10~25Hz（X，Y，Z方向各30分钟2G） | |
抗干扰 | 电压噪声： 1000Vp-p | |
周围空气 | 无腐蚀性气体 | |
保护结构 | 符合IP20 | |
结构 | 冷却方式 | 自然风冷 |
外部尺寸 | 172.0*121.0*56.5 | |
面板开孔尺寸 | 164.0*113.0 | |
接口 | 下载口 | RS-232 |
通讯口 | RS-485 | |
HMI规格
项 目 | 规 格 | |
画面 属性 | 类型 | 黄绿色LCD |
屏幕大小 | 3.7英寸 | |
使用寿命 | 20000小时以上，环境温度25℃，24小时运行 | |
显示区域 | 192*64 | |
对比度 | 电位器可调 | |
文字设定 | 简/繁体中文，英文 | |
字符尺寸 | 点阵字体，矢量字体 | |
触摸方式 | 不可触摸 | |
存储器 | 画面 | 64KB FlashROM |
数据 | 4KB SRAM | |
PLC规格
项目 | 规格 | |||
XP1 | XP2 | XP3 | ||
程序执行方式 | 循环扫描方式 | |||
编程方式 | 指令表、梯形图、C语言并用 | |||
处理速度 | 0.3us | |||
停电保持 | 使用FlashROM及锂电池 | |||
用户程序容量 | 32K | 128K | 128K | |
I/O点数 | 输入10点；输出8点 | |||
内部线圈点数(M) | 448点 | 8768点 | 8768点 | |
流程（S） | 32 | 1024 | 1024 | |
定时器 （T） | 点数 | 80点 | 640点 | 640点 |
规格 | 100mS定时器：设置时间0.1~3276.7秒 10mS定时器：设置时间0.01~327.67秒 1mS定时器：设置时间0.001~32.767秒 | |||
计数器 （C） | 点数 | 40点 | 640点 | 640点 |
规格 | 16位计数器：设置值K0~32767 32位计数器：设置值-2147483648~＋2147483647 | |||
数据寄存器（D） | 288字 |
