ZP系列
-
-
-

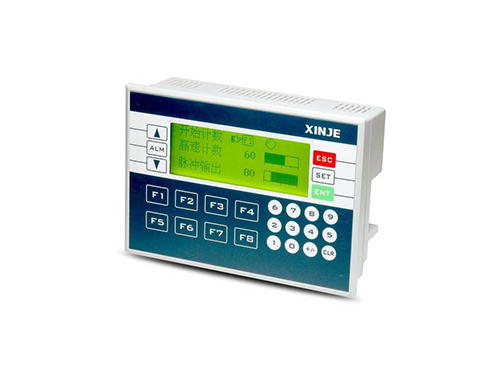

ZP系列整体式控制器
-
产品说明集PLC和HMI功能于一体（OP文本显示器&XD系列PLC） 开关量输入：10点，光耦隔离 开关量输出：8点，晶体管输出 模拟量扩展：Z -4AD2DA-A-BD、Z -3AD3PT-BD，可同时扩展2块BD板HMI画面编辑简单直观，功能丰富LCD显示：192×64像素（3.7英寸）；LCD寿命可达2万小时功能键多达2
-
产品说明
集PLC和HMI功能于一体（OP文本显示器&XD系列PLC）
开关量输入：10点，光耦隔离
开关量输出：8点，晶体管输出
模拟量扩展：Z -4AD2DA-A-BD、Z -3AD3PT-BD，可同时扩展2块BD板
HMI画面编辑简单直观，功能丰富
LCD显示：192×64像素（3.7英寸）；LCD寿命可达2万小时
功能键多达26个，功能均可自由指定
按键灵敏、精确
编程口多重功能设计：HMI和PLC编程使用同一根编程电缆
防水等级符合IP20
结构紧凑，大幅度节省电控柜空间
命名规则
1： | 系列名称 | ZP系列：显示区域不带触摸功能 |
2： | PLC类型 | 3：PLC部分为XD3系列 |
3： | 输入输出点数 | 18：10入8出 |
4： | 输出类型 | T：晶体管输出 |
型号一览表
型 号 | 功 能 |
ZP3-18T | 屏部分为3.7英寸黄绿色显示屏，像素192*64，26个按键，画面容量：64KB；PLC部分为XD3系列10入/8出PLC，晶体管输出；带485通讯；3路AB相计数，8路外部中断；可扩展2块BD板；DC24V供电 |
电气规格
项 目 | 规 格 | |
电气 特征 | 输入电压 | DC24V |
功耗 | 低于10W（TYP2.0W） | |
允许瞬时停电 | 小于20ms | |
耐电压 | AC1000V-10mA 1分钟（信号与地间） | |
绝缘阻抗 | 约10MΩ，DC500V（信号与地间） | |
环境 | 操作温度 | 0～50℃ |
保存温度 | –10～60℃ | |
环境湿度 | 20~85%（无凝露） | |
耐振动 | 10~25Hz（X，Y，Z方向各30分钟2G） | |
抗干扰 | 电压噪声： 1000Vp-p | |
周围空气 | 无腐蚀性气体 | |
保护结构 | 符合IP20 | |
结构 | 冷却方式 | 自然风冷 |
外部尺寸 | 172.0*121.0*56.5 | |
面板开孔尺寸 | 164.0*113.0 | |
接口 | 下载口 | RS-232 |
通讯口 | RS-485 | |
HMI规格
项 目 | 规 格 | |
画面 属性 | 类型 | 黄绿色LCD |
屏幕大小 | 3.7英寸 | |
使用寿命 | 20000小时以上，环境温度25℃，24小时运行 | |
显示区域 | 192*64 | |
对比度 | 电位器可调 | |
文字设定 | 简/繁体中文，英文 | |
字符尺寸 | 点阵字体，矢量字体 | |
触摸方式 | 不可触摸 | |
存储器 | 画面 | 64KB FlashROM |
数据 | 4KB SRAM | |
PLC规格
项 目 | 规 格 | ||
程序执行方式 | 循环扫描方式 | ||
编程方式 | 指令、梯形图并用 | ||
处理速度 | 0.05us | ||
停电保持 | 使用FlashROM及锂电池 | ||
用户程序容量※1 | 256KB | ||
I/O点数※2 | 输入10点，输出8点 | ||
内部线圈（M、HM） | 11008点 | M0~M7999【HM0~HM959】※5 | |
特殊用※6 SM0~SM2047 | |||
流程（S） | 1152点 | S0~S1023【HS0~HS127】 | |
定时器（T） | 点数 | 704点 | T0~T575 【HT0~HT95】 |
精确定时ET0~ET31 | |||
规格 | 100ms定时器：设置时间0.1~3276.7秒 10ms定时器：设置时间0.01~327.67秒 1ms定时器：设置时间0.001~32.767秒 | ||
计数器（C） | 点数 | 704点 | C0~C575【HC0~HC95】 |
高速计数器HSC0~HSC31 | |||
规格 | 16位计数器：设置值K0~32,767 32位计数器：设置值-2147483648~＋2147483647 | ||
数据寄存器（D） | 11548字 | D0~D7999【HD0~HD999】※5 | |
特殊用※6 SD0~SD2047 | |||
特殊用※6 HSD0~HSD499 | |||
FlashROM寄存器（FD） | 7120字 | FD0~FD5119 | |
特殊用※6 SFD0~SFD1999 | |||
特殊保密寄存器（FS） |
