稳定可靠 ? 精准快速
MA�？�
-
-
-
MA系列AD�？�
-
产品说明信捷MA系列模块采用RS485通讯口，基于标Modbus通讯协议，具有广泛使用意义。其型号包括输入输出�？椋Ｄ饬渴淙肽？椋Ｄ饬渴涑瞿？榈龋筆LC、触摸屏、一体机及其它支持Modbus协议的相关设备在温度，流量，液位、压力等过程控制系统中得到了广泛的应用，更好得满足了实际工业控制的需求。MA系列模块可通过RS485通
-
产品说明
信捷MA系列�？椴捎肦S485通讯口，基于标Modbus通讯协议，具有广泛使用意义。其型号包括输入输出�？椋Ｄ饬渴淙肽？椋Ｄ饬渴涑瞿？榈龋筆LC、触摸屏、一体机及其它支持Modbus协议的相关设备在温度，流量，液位、压力等过程控制系统中得到了广泛的应用，更好得满足了实际工业控制的需求。

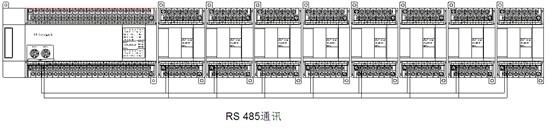

MA系列模块可通过RS485通讯与PLC、人机界面、一体机等其它设备相连接，一台设备*多可连接16个MA系列模块，并在整个系统中处于Modbus从站模式。
具体设备可包括：
信捷XD、XC系列可编程控制器；
信捷TG、TH、TP系列触摸屏；
信捷OP系列文本显示器；
其它可作为Modbus主站模式工作设备。
AD�？樾秃乓焕�
型 号 | 功 能 |
MA-8AD-A | 8通道12bit高精度模拟量输入（电流输入型）�？椋� 电流输入：可选择0～20mA、4～20mA； 带PID调节及自整定功能。 |
MA-8AD-V | 8通道12bit模拟量输入（电压输入型）�？椋� 电压输入：可选择0～5v、0～10v； 带PID调节及自整定功能。 |
MA-4AD | 4通道12bit模拟量输入（电压、电流可选）�？椋� 电流输入：可选择0～20mA、4～20mA； 带PID调节及自整定功能 |
一般规格
项目 | 规格 |
输入电源电压 | DC24V±10% |
使用环境 | 无腐蚀性气体 |
环境温度 | 0℃~60℃ |
环境湿度 | 5~95% |
安装 | 可用M3的螺丝固定或直接安装在DIN46277（宽35mm）的导轨上 |
性能规格
项目 | 电压输入 | 电流输入 | ||||
4AD | 8AD-V | 8AD-A | 4AD | 8AD-A | 8AD-V | |
模拟量输入范围 | 0~5V,0~10V | - | 0~20mA,4~20mA | - | ||
*大输入范围 | ±15V | - | 0～40mA | - | ||
数字输出范围 | 12位二进制数（0~4095） | |||||
分辨率 | 1/4095（12Bit） | |||||
综合精确度 | 0.8% | |||||
转换速度 | 20ms/通道 | |||||
模拟量用电源 | DC24V±10%，100mA | |||||

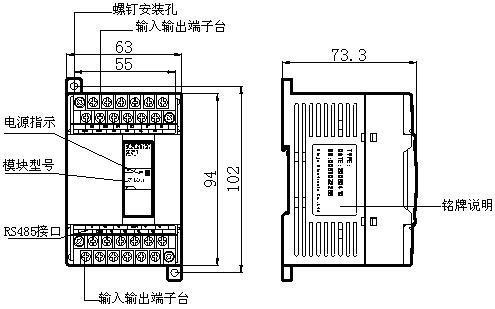

产品外形尺寸（单位：mm）
