MF3系列
-
-
-
MF3-80系列电机
-
产品说明MF3系列伺服专用电机适配DF3系列0.75KW伺服驱动器命名规则惯量类别3S机座号80（单位mm）反馈元件CS单圈17bit磁编**值电机CM多圈17bit磁编**值电机额定转速（rpm）303000轴规格A有键、无油封、带螺纹孔B有键、有油封、带螺纹孔C无键、无油封、有螺纹孔D无键、有油封、有螺纹孔失电制动器空无失电制动
-
产品特点
规格参数
产品说明
MF3系列伺服专用电机
适配DF3系列0.75KW伺服驱动器

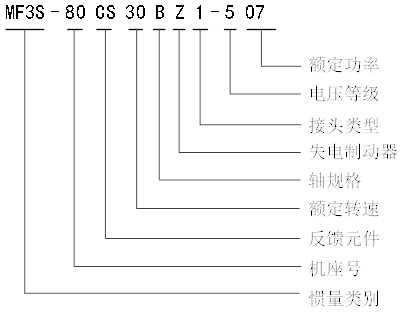

命名规则
惯量类别 | 3S | |
机座号 | 80（单位mm） | |
反馈元件 | CS | 单圈17bit磁编**值电机 |
CM | 多圈17bit磁编**值电机 | |
额定转速（rpm） | 30 | 3000 |
轴规格 | A | 有键、无油封、带螺纹孔 |
B | 有键、有油封、带螺纹孔 | |
C | 无键、无油封、有螺纹孔 | |
D | 无键、有油封、有螺纹孔 | |
失电制动器 | 空 | 无失电制动器 |
Z | 带失电制动器 | |
电机连接件规格 | 2 | 表示电机接头航插接头 |
电压等级 | 5 | 48V |
功率（KW） | 07 | 0.75 |
规格参数
电机型号MF | DC24V-70V | ||||
3S-80 | |||||
CS30B1 | CM30B1 | CS30BZ1 | CM30BZ1 | ||
507 | |||||
电机代码 | 50F7 | 58F7 | |||
额定功率（KW） | 0.75 | ||||
额定电流[mA] | 20 | ||||
*大电流[mA] | 60 | ||||
额定转速[RPM] | 3000 | ||||
额定转矩[Nm] | 2.39 | ||||
*大转矩[Nm] | 7.71 | ||||
转子惯量[10^-7kg.m2] | 1185 | 1251 | |||
惯量类型 | 低惯量 | 低惯量 | 低惯量 | 低惯量 | |
推荐转子惯量比 | 20倍以内 | ||||
极对数 | 5 | 5 | 5 | 5 | |
编码器位数 | 17 | 17 | 17 | 17 | |
编码器种类 | 磁 | 磁 | 磁 | 磁 | |
电机绝缘等级 | ClassF(155℃) | ||||
防护等级 | IP65 | ||||
使用环境 | 环境温度 | -15℃～+40℃(不冻结) | |||
环境湿度 | 相对湿度<90%(不结露) | ||||
外观尺寸图（单位：mm）

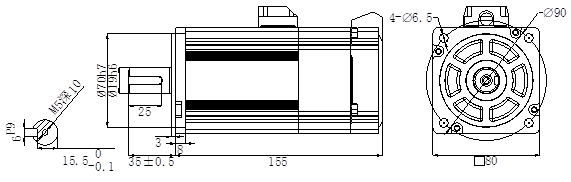

MF3S-80CS/CM30B1-507

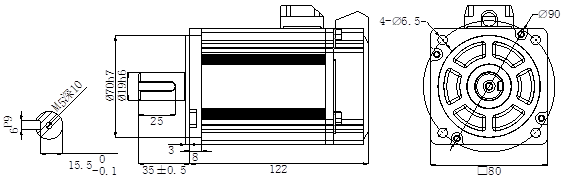

MF3S-80CS/CM30BZ1-507
