稳定可靠 ? 精准快速
DP3系列
-
-
-
DP3F闭环步进驱动器
-
产品说明采用编码器作为位置反�。啥晕恢闷罱惺凳辈钩ィ痈旧辖饩龃巢浇缁降奈侍猓豢筛莞涸睾退俣仁凳钡髡缌鞔笮。诵懈轿龋缁⑷雀停幌喽杂诳凡浇飨蕴嵘缁母咚傩阅埽宦龀搴头较蚴淙氲缙街С�5V和24V，滑拨开关选择；4位拨码，可设定16档细分，满足大部分客户
-
产品说明
采用编码器作为位置反馈，可对位置偏差进行实时补偿，从根本上解决传统步进电机丢步的问题； 可根据负载和速度实时调整电流大�。诵懈轿龋缁⑷雀停� 相对于开环步进，明显提升电机的高速性能； 脉冲和方向输入电平支持5V和24V，滑拨开关选择； 4位拨码，可设定16档细分，满足大部分客户的需求； 可拨码改变电机旋转方向； 有上电自整定功能，拨码可�。� 支持单双脉冲模式，拨码可�。� 指令平滑时间拨码可选，方便调试，提高电机运行时的平稳性； 两路数字输入信号：使能信号输入和报警清除信号输入； 三路数字输出信号：报警信号输出，到位/Z信号输出，抱闸信号输出； 具有过流、过压、堵转检测、失步补偿等保护功能。
产品规格
驱动器型号 | DP3F-305 | DP3F-705 | DP3F-808 | DP3F-808A | |
输入电源电压 | 20~50 VDC | 20~50 VDC | 20~80 VDC | 20~80 VAC | |
输出电流峰值（A） | 1~3 | 1~7 | 1~8.4 | 1~8.4 | |
匹配电机（机座） | 42 | 57/86 | 86 | 86 | |
步进脉冲频率（KHz） | 24V信号200K，5V差分信号500K | ||||
控制信号输入电压（VDC） | 5/24（滑拨开关设定） | ||||
使用 环境 | 使用场合 | 尽量避免粉尘，油雾及腐蚀性气体 | |||
环境温度 | 0℃～50℃ | ||||
*高工作温度 | 60℃ | ||||
湿度 | 40%～90％ RH（不能结露或有水珠） | ||||
振动 | 5.9m/s2 Max | ||||
保存温度 | －20℃～65℃ | ||||
外形尺寸（单位：mm）

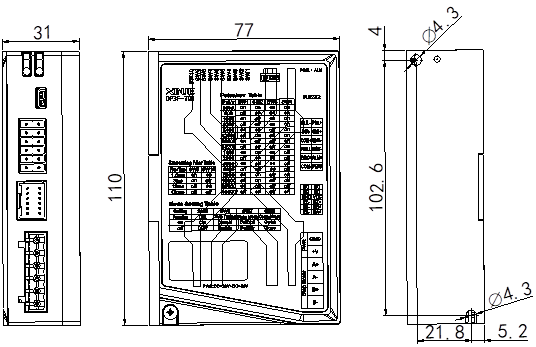

DP3F-305、DP3F-705

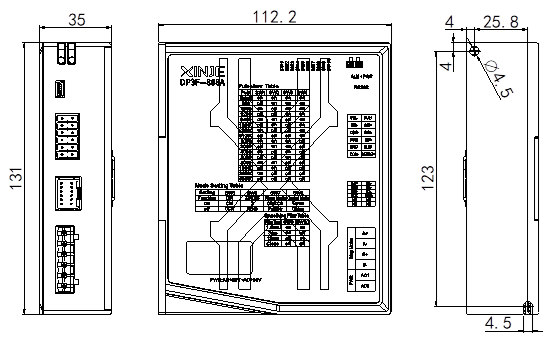

DP3F-808
DP3F-808A
