VH5系列
-
-
-
VH5系列0.75~5.5KW
-
产品特点1、采取高功率密度、高防护性、高EMC规格设计方案，小体积也有大能力2、支持LCD液晶面板，可以实现快速调试，参数存储、上传、下载3、支持EtherCAT、CANopen高速网络总线协议，组网数量*大可达32轴4、超强控制性能，150%过载可达60秒，1HZ输出100%扭矩5、丰富保护机制，内含过流过压抑制保护，追波限流保护6、科学
-
产品特点
1、采取高功率密度、高防护性、高EMC规格设计方案，小体积也有大能力
2、支持LCD液晶面板，可以实现快速调试，参数存储、上传、下载

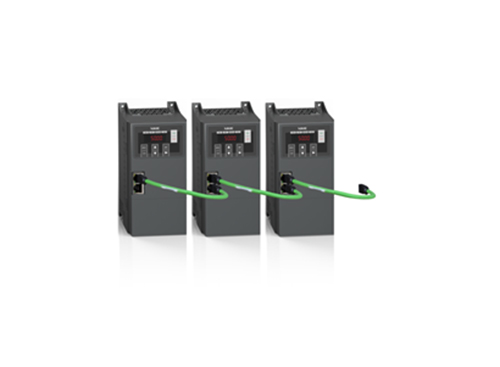

3、支持EtherCAT、CANopen高速网络总线协议，组网数量*大可达32轴
4、超强控制性能，150%过载可达60秒，1HZ输出100%扭矩
5、丰富保护机制，内含过流过压抑制保护，追波限流保护
6、科学独立风道设计，有快速散热、设备温升低、减少粉尘等优点
命名规则
VH 5 – 4 5P5 - B
① ② ③ ④ ⑤
字段标识 字段详细解释
① 产品标识 VH：通用品变频器
② 产品系列 5：通讯型开环矢量变频器
③ 输入电压等级 4：AC 380V 2：AC220V
④ 功率等级 1P5：1.5KW 0P7：0.75KW
小数点用 P 表示
⑤ 制动单元 B：内含制动单元 空：无
技术规格
型号 VH5-4_ _ _-B | 20P7 | 21P5 | 22P2 | 40P7 | 41P5 | 42P2 | 43P7 | 45P5 |
适配电机（KW） | 0.75 | 1.5 | 2.2 | 0.75 | 1.5 | 2.2 | 3.7 | 5.5 |
输入额定电流（A） | 5.6 | 9.3 | 12.7 | 3.4 | 5.0 | 5.8 | 10.5 | 14.6 |
电源容量（KVA） | 1.5 | 3.0 | 4.5 | 1.5 | 3.0 | 4.0 | 5.9 | 8.9 |
输出额定电流（A） | 4.0 | 7.0 | 9.6 | 2.1 | 3.8 | 5.1 | 9.0 | 13.0 |
一般规格
项目 | 规格 | ||
输入 | 额定电压、频率 | 三相380V级：三相380V，50Hz/60Hz | |
单相220V级：单相220V、三相220，50Hz/60Hz | |||
允许电压波动范围 | -15%~+15%电压失衡率：<3% | ||
输出 | 电压 | 0～输入电压 | |
频率 | 0～500Hz | ||
控制 性能 | 控制电机类型 | 异步电机 | |
控制性能 | 无速度传感器矢量控制（SVC） | V/F控制（VVF） | |
速度精度 | ±0.5% | ±1% | |
速度波动 | ±0.3% | ±0.5% | |
调速范围 | 1：100 | 1：50 | |
起动转矩 | 0.5Hz：150% | 1.0Hz：150% | |
转矩精度 | ±10% 额定转矩 | // | |
转矩响应 | ≤20ms | // | |
过载能力 | SVC: 150%额定电流53s；VF:150%额定电流74S | ||
频率精度 | 低频运行模式：0.01Hz；高频运行模式：0.1Hz | ||
频率分辨率 | 数字设定：0.01Hz; 模拟设定：*高频率×0.025% | ||
控制端 子输入 | 输入通道 | *多支持 4 路开关量输入 X，一路模拟量输入（0~10V/0~20mA）
| |
控制端 子输出 | 输出通道 | 支持一路开关量输出，一路模拟量输出（0~10V/0~20mA），一路继电器 输出（一对�？欢猿１眨� | |
产品 功能 | 启动命令给定方式 | 通讯给定（Modbus、CANopen、EtherCAT）、操作面板给定、端子给定。 | |
频率给定方式 | 通讯给定（Modbus、CANopen、EtherCAT）、操作面板给定、端子给定、模拟量AI给定、多段速给定、简易PLC给定、PID和主辅给定。 | ||
典型功能 | 频率主辅运算、禁止反转、转矩提升、九种V/F曲线设定、五段AI曲线设定、加减速曲线设定、端子延时及滤波、端子多功能输入输出、直流制动、能耗制动、点动运行、16多段速、内置两路PID、转速跟踪再启动、载波调制、故障记录、故障自复位、预励磁启动、30组用户自定义参数 | ||
重点功能 | 载波调制、转矩控制、电机自整定、限流控制、过压控制、欠压控制、转速追踪、下垂控制、震荡抑制、过压过流失速控制、自动电压调整(AVR）、自动节能运行等 | ||
| |||
