稳定可靠 ? 精准快速

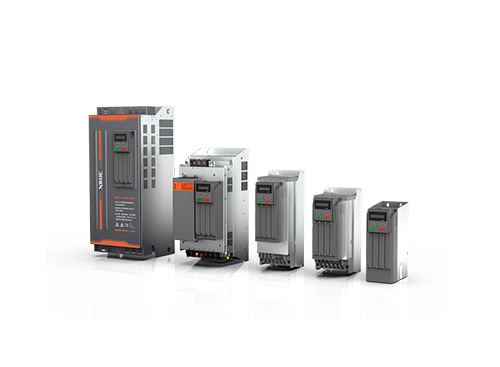

VH6系列
-
-
-
VH6系列5.5~30KW
-
产品特点1）全新书本窄体设计，体积�。亓壳幔庑纹�2）支持EtherCAT、CANopen高速网络总线协议，组网数量*大可达32轴3）全系列支持各种类型PG卡，更加精准有效的控制电机4）科学独立风道设计，有快速散热、设备温升低、减少粉尘等优点5）强大的电机适配能力，支持异步、同步、变频电机6）配以整流制动�？槭迪种绷鞴材�
-
产品特点
1）全新书本窄体设计，体积�。亓壳幔庑纹�
2）支持EtherCAT、CANopen高速网络总线协议，组网数量*大可达32轴
3）全系列支持各种类型PG卡，更加精准有效的控制电机
4）科学独立风道设计，有快速散热、设备温升低、减少粉尘等优点
5）强大的电机适配能力，支持异步、同步、变频电机
6）配以整流制动�？槭迪种绷鞴材赶撸锏浇谀芑繁＃缌厥招Ч�
7）丰富的扩展能力，不同功能选用不同扩展卡
8）支持LCD液晶面板，实现快速调试，参数存储、上传、下载
命名规则
字段标识 | 字段详细解释 | |
① | 产品标识 | VH：通用品变频器 |
② | 产品系列 | 6：6系列高性能闭环矢量变频器（异步机） |
6S：6系列高性能闭环矢量变频器（同步机） | ||
③ | 输入电压等级 | 4：AC 380V |
④ | 功率等级 | 5P5：5.5KW 011：11KW 小数点用P表示 |
⑤ | 制动单元 | B：内含制动单元 空：无 |
技术规格
型号 VH6-4_ _ _-B | 5P5 | 7P5 | 011 | 015 | 018 | 022 | 030 |
适配电机（KW） | 5.5 | 7.5 | 11.0 | 15.0 | 18.5 | 22.0 | 30.0 |
输入额定电流（A） | 14.6 | 20.5 | 26.0 | 35.0 | 38.5 | 46.5 | 62 |
电源容量（KVA） | 8.9 | 11.0 | 17.0 | 21.0 | 24.0 | 30.0 | 40.0 |
输出额定电流（A） | 13.0 | 17.0 | 25.0 | 32.0 | 37 | 45 | 60 |
一般规格
项目 | 规格 | |||
输入 | 额定电压、频率 | 三相380伏级：三相380V，50Hz/60Hz | ||
允许电压波动范围 | 三相380伏级：320～440V | |||
输出 | 电压 | 0～输入电压 | ||
频率 | 0～500Hz | |||
控制 性能 | 控制电机类型 | 异步电机、永磁同步电机、变频电机 | ||
控制性能 | 有速度传感器矢量控制（FVC） | 无速度传感器矢量控制（SVC） | V/F控制（VVF） | |
速度精度 | ±0.2% | ±0.5% | ±1% | |
速度波动 | ±0.2% | ±0.3% | ±0.5% | |
调速范围 | 1：2000 | 1：100 | 1：50 | |
起动转矩 | 0Hz：180% | 0.5Hz：150% | 1.0Hz：150% | |
转矩精度 | ±5% 额定转矩 | ±10% 额定转矩 | // | |
转矩响应 | ≤10ms | ≤20ms | // | |
过载能力 | 150%额定电流60s； | |||
频率精度 | 低频运行模式：0.01Hz；高频运行模式：0.1Hz | |||
频率分辨率 | 低频运行模式：数字设定--0.01Hz、模拟设定--*高频率×0.1% 高频运行模式：数字设定--0.1Hz、模拟设定--*高频率×0.1% | |||
控制端子输入 | 数字输入通道 | *多支持7路开关量输入X，其中A卡标配4路（X1-X4），分辨率不大于2ms，B卡可扩展3路（X5-X7）； 其中X4端子可支持*大50kHz高速脉冲输入 | ||
模拟输入通道 | *多支持3路模拟量输入AI，其中A卡标配2路（AI1、AI2），分辨率不大于20mV，B卡可扩展1路（AI3）； AI1、AI2支持0～10V或0～20mA输入 AI3支持-10V～10V输入，可当作PT100输入 | |||
控制端子输出 | 数字输出通道 | *多支持4路开关量输出Y，其中A卡标配1路（Y1）+1路（TA1TB1TC1），B卡可扩展1路（Y2）+1路（TA2TB2TC2）； 其Y2端子可支持*大50kHz高速脉冲输出 | ||
模拟输出通道 | *多支持2路模拟量输出AO，其中A卡标配1路（AO1），B卡可扩展1路（AO2）； AO1到A02支持输出0～10V或0～20mA | |||
产品 功能 | 启动命令给定方式 | 通讯给定（Modbus、CANopen、EtherCAT）、操作面板给定、端子给定。 | ||
频率给定方式 | 通讯给定（Modbus、CANopen、EtherCAT）、操作面板给定、端子给定、模拟量AI给定、多段速给定、简易PLC给定、PID和主辅给定。 | |||
典型功能 |
