XD系列
-
-
-

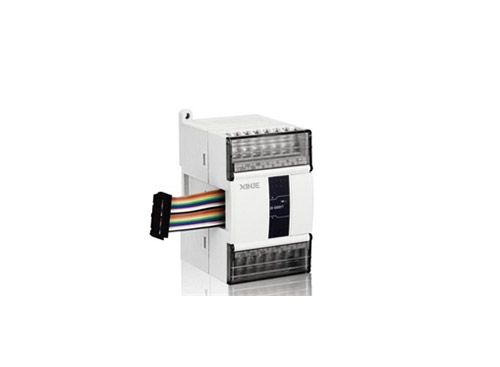

XD系列温度扩展�？�
-
产品特点XD系列PLC适配温度输入右扩展�？椋�2点、4点、6点输入规格。XD系列PLC一般可扩展10~16个�？�。电源规格：DC24V支持PT100铂热电阻、多种热电偶类型。精度为0.1℃。内藏冷端补偿电路。独立设置每路温度通道PID参数值，具有单独寄存器地址空间。支持PID实时自整定功能。允许设备在各种状态下（冷态、加热状态、过渡
-
产品特点
XD系列PLC适配温度输入右扩展�？椋�2点、4点、6点输入规格。
XD系列PLC一般可扩展10~16个�？�。
电源规格：DC24V
支持PT100铂热电阻、多种热电偶类型。
精度为0.1℃。
内藏冷端补偿电路。
独立设置每路温度通道PID参数值，具有单独寄存器地址空间。
支持PID实时自整定功能。允许设备在各种状态下（冷态、加热状态、过渡状态等），进行PID自整定，得到合适PID整定值。
支持FROM和TO指令与本体交换数据，增加产品运用灵活性，节省交互数据量，扩大数据存储空间。
XD-E6TC-P-H各通道隔离处理，可多个通道同时采样，采样速率更快。
命名规则
1： | 系列名称 | XD |
2： | 指代扩展�？� | E |
3：
| 温度输入点数
| 2：2通道温度输入 4：4通道温度输入 6：6通道温度输入 |
4：
| 指代传感器输入类型
| TC：热电偶输入 PT：铂热电阻 PT3：铂热电阻（三线制） |
5： | 是否带PID控制 | P：带PID调节功能 无：不支持PID控制 |
6： | 是否带通道隔离 | H：带通道隔离 无：不带通道隔离 |
型号一览表
型 号 | 功 能 |
XD-E2TC-P | 0～1300℃，2通道热电偶温度采集�？椋�0.1度，2通道独立输出PID参数； |
XD-E4PT3-P | -100~500℃，4通道Pt100温度采集�？椋�0.1度，PID输出 |
XD-E6TC-P | 0～1300℃，6通道热电偶温度采集�？椋�0.1度，6通道独立输出PID参数； |
XD-E6PT-P | -100~500℃，6通道Pt100温度采集�？椋�0.1度，PID输出 |
| XD-E6TC-P-H | -200℃～1372℃，6通道热电偶温度采集�？椋�0.1度，6通道独立输出PID参数 |
注意：上述热电偶型温度�？槲露确段且訩型热电偶为例，其他热电偶请参考《XD系列PLC扩展�？橛没植帷�。
基本规格
项 目 | 规 格 |
使用环境 | 无腐蚀性气体 |
环境温度 | 0℃~60℃ |
保存环境温度 | -20~70℃ |
环境湿度 | 5~95%RH |
保存环境湿度 | 5~95%RH |
安装 | 可用M3的螺丝固定或直接安装在DIN46277（宽35mm）的导轨上 |
性能规格
项目 | 4PT3-P | 6PT-P | 2TC-P、6TC-P | 6TC-P-H |
模拟量输入信号 | Pt100铂热电阻 （三线制） | Pt100铂热电阻 | K、S、E、N、B、T、J型热电偶 | |
测量温度范围 | -100℃～500℃ | -100℃～500℃ | 0℃～1300℃ | -200℃～1372℃ |
数字输出范围 | -1000～5000， 带符号位16位，二进制 | -1000～5000， 带符号位16位，二进制 | 0～10000， 带符号位16位，二进制 | 0～13720， 带符号位16位，二进制 |
分辨率 | 0.1℃ | |||
综合精确度 | 1%（相对*大值） | |||
转换速度 | 450ms/4通道 | 80ms/1通道 | 80ms/1通道 | 80ms/1通道 |
模拟量用电源 | DC24V±10%，50mA | |||
外观尺寸图（单位：mm）
