稳定可靠 ? 精准快速
XD系列
-
-
-

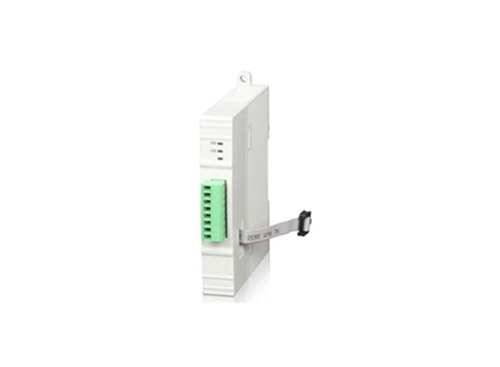

XD系列AD/PT左扩展ED�？�
-
产品特点XD系列PLC适配模拟量输入输出左扩展�？椋�2点模拟量输入、2点PT100输入规格。XD系列PLC一般可扩展1个ED�？�。电源规格：DC24V2路12位高精度模拟量输入：电压、电流可选2通道PT100温度输入：测温范围-100~500℃，精度0.1℃命名规则1：系列名称XD2：模拟量输入点数23：指代模拟量输入AD4：温度输入点数25：
-
产品特点
XD系列PLC适配模拟量输入输出左扩展模块，包含2点模拟量输入、2点PT100输入规格。
XD系列PLC一般可扩展1个ED�？�。
电源规格：DC24V
2路12位高精度模拟量输入：电压、电流可选
2通道PT100温度输入：测温范围-100~500℃，精度0.1℃
命名规则
1： | 系列名称 | XD |
2： | 模拟量输入点数 | 2 |
3： | 指代模拟量输入 | AD |
4： | 温度输入点数 | 2 |
5： | 指代温度输入 | PT |
6： | 模拟量输入输出类型 | A：输入全部为电流型 |
V：输入全部为电压型 | ||
7： | 指代ED�？� | ED |
型号一览表
型 号 | 功 能 |
XD-2AD2PT-A-ED | 2通道12bit模拟量电流输入（0~20mA、4~20mA）、2通道PT100输入； |
XD-2AD2PT-V-ED | 2通道12bit模拟量电压输入（0~5V、0~10V）、2通道PT100输入； |
基本规格
项 目 | 规 格 |
使用环境 | 无腐蚀性气体 |
环境温度 | 0℃~60℃ |
保存环境温度 | -20~70℃ |
环境湿度 | 5~95%RH |
保存环境湿度 | 5~95%RH |
安装 | 可用M3的螺丝固定或直接安装在DIN46277（宽35mm）的导轨上 |
性能规格
项目 | 模拟量输入(mA) | 温度输入（PT） | ||
电流 | 电压 | |||
2AD2PT-A-ED | 2AD2PT-V-ED | 2AD2PT-A-ED | 2AD2PT-V-ED | |
模拟量输入范围 | 0~20mA,4~20mA | 0~5V、0~10V | — | |
测温范围 | — | - | -100~500℃ | |
*大输入范围 | 0~40mA | DC±15V | — | |
数字输出范围 | 12位二进制数（0~4095） | -1000~5000 | ||
分辨率 | 1/4095（12Bit） | 0.1℃ | ||
综合精确度 | 1% | 满量程的±0.8% | ||
转换速度 | 10ms | |||
模拟量用电源 | DC24V±10%，150mA | |||

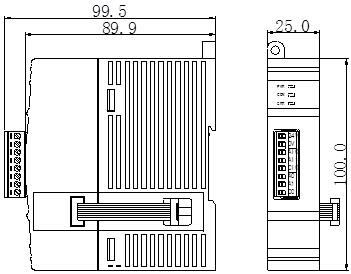

外观尺寸图（单位：mm）
