XD系列
-
-
-

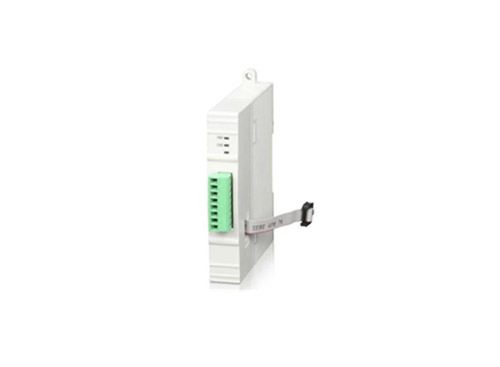

XD系列DA左扩展ED�？�
-
产品特点XD系列PLC适配模拟量输出左扩展�？椋�4点规格。XD系列PLC一般可扩展1个ED模块。电源规格：DC24V4路10位高精度模拟量输出模拟量输入类型：电压、电流命名规则1：系列名称XD2：模拟量输出点数43：指代模拟量输出DA4：模拟量输出类型A：输出全部为电流型V：输出全部为电压型5：指代ED�？镋D型号一览表
-
产品特点
规格参数
产品特点
XD系列PLC适配模拟量输出左扩展�？椋�4点规格。
XD系列PLC一般可扩展1个ED�？�。
电源规格：DC24V
4路10位高精度模拟量输出
模拟量输入类型：电压、电流
命名规则
1： | 系列名称 | XD |
2： | 模拟量输出点数 | 4 |
3： | 指代模拟量输出 | DA |
4： | 模拟量输出类型 | A：输出全部为电流型 |
V：输出全部为电压型 | ||
5： | 指代ED�？� | ED |
型号一览表
型 号 | 功 能 |
XD-4DA-A-ED | 4通道模拟量输出�？椋�10bit）；电流输出（0~20mA、4~20mA） |
XD-4DA-V-ED | 4通道模拟量输出�？椋�10bit）；电压输出（0~5V、0~10V） |
基本规格
项 目 | 规 格 |
使用环境 | 无腐蚀性气体 |
环境温度 | 0℃~60℃ |
保存环境温度 | -20~70℃ |
环境湿度 | 5~95%RH |
保存环境湿度 | 5~95%RH |
安装 | 可用M3的螺丝固定或直接安装在DIN46277（宽35mm）的导轨上 |
性能规格
项目 | 电压输出 | 电流输出 |
4DA-V-ED | 4DA-A-ED | |
模拟量输出范围 | 0~5、0~10V 外部负载电阻2KΩ~1MΩ | 0~20mA,4~20mA 外部负载电阻小于500Ω |
数字输入范围 | 10位二进制数(0~1023) | |
分辨率 | 1/1023（10Bit） | |
综合精确度 | 1% | |
转换速度 | 10ms/通道 | |
模拟量用电源 | DC24V±10%，150mA | |

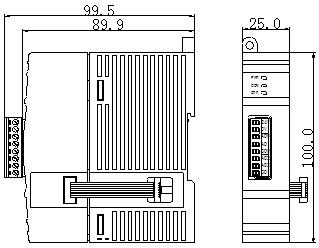

外观尺寸图（单位：mm）
