XD系列
-
-
-

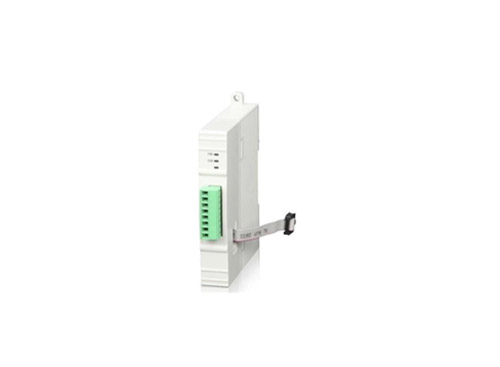

XD系列通讯左扩展ED模块
-
产品特点XD系列扩展通讯ED�？橹饕糜诶┱筊S232或者RS485通讯口。可用于XD系列PLC左侧扩展使用，但是RS232和RS485只能使用其中一种通讯。薄片设计，占用空间小。XD系列PLC一般可扩展1个ED�？�。命名规则1：系列名称XD2：通讯板类型S：表示RS232通讯E：表示RS485通讯COBOX：表示CANopen通讯3：扩展类型ED：表示扩展ED�？�&n
-
产品特点
规格参数
产品特点
XD系列扩展通讯ED�？橹饕糜诶┱筊S232或者RS485通讯口。
可用于XD系列PLC左侧扩展使用，但是RS232和RS485只能使用其中一种通讯。
薄片设计，占用空间小。
XD系列PLC一般可扩展1个ED�？�。
命名规则
1： | 系列名称 | XD |
2： | 通讯板类型 | S：表示RS232通讯 |
E：表示RS485通讯 | ||
COBOX：表示CANopen通讯 | ||
3： | 扩展类型 | ED：表示扩展ED�？� |
型号一览表
型 号 | 功 能 |
XD-NES-ED | XD系列PLC扩展ED�？椋梢岳┱�1个RS232或者RS485通讯口（注意：只能使用其一） |

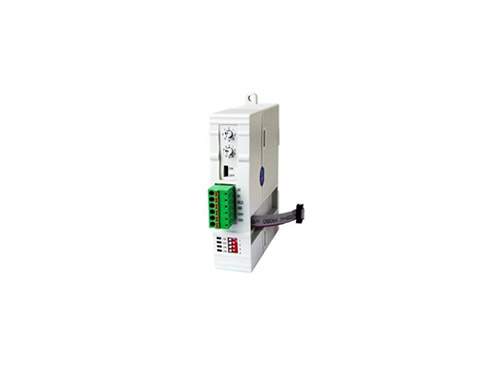

XD-COBOX-ED | CANopen通讯扩展ED�？椋勺鲋髡疽部勺龃诱� |
基本规格
项 目 | 规 格 |
安装方式 | 直接安装在XD系列PLC本体左侧 |
外形尺寸 | 100mm×18mm×99.5mm |
使用环境 | 无腐蚀性气体 |
环境温度 | 0℃~60℃ |
环境湿度 | 5~95% |
CANopen通讯规格
项目 | 规格 |
传输方式 | CAN |
电气隔离 | 500VDC |
传输电缆 | 两条通讯线、一条屏蔽线和一条接地线 |
信息类型 | PDO、SDO、SYNC、Emergency、NMT |
串行传输速度 | 10 kbps~1 Mbps |

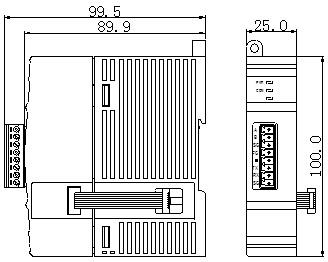

外观尺寸图（单位：mm）
