稳定可靠 ? 精准快速
XD系列
-
-
-

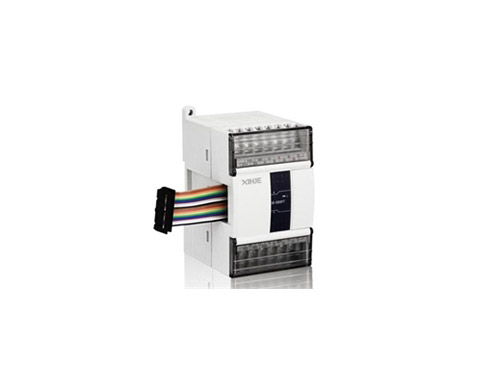

XD系列AD/DA扩展�？�
-
产品特点XD系列PLC适配模拟量输入输出右扩展�？椋�4点输入、2点输出规格。XD系列PLC一般可扩展10~16个�？�。电源规格：DC24V14位高精度模拟量输入、12位高精度模拟量输出模拟量输入类型：电压、电流可选模拟量输出类型：电压、电流可选命名规则&nbs
-
产品特点
XD系列PLC适配模拟量输入输出右扩展�？椋�4点输入、2点输出规格。
XD系列PLC一般可扩展10~16个�？椤�
电源规格：DC24V
14位高精度模拟量输入、12位高精度模拟量输出
模拟量输入类型：电压、电流可选
模拟量输出类型：电压、电流可选
命名规则
1： | 系列名称 | XD |
2： | 指代扩展�？� | E |
3： | 模拟量输入点数 | 4 |
4： | 指代模拟量输入 | AD |
3： | 模拟量输出点数 | 2 |
4： | 指代模拟量输出 | DA |
型号一览表
型 号 | 功 能 |
XD-E4AD2DA | 4通道14bit模拟量输入（电流、电压可�。允淙耄� 2通道12bit模拟量输出（电流、电压可�。缪顾允涑觯� |
注意：V6及以下版本的XD-E4AD2DA�？椴恢С�-5~5V、-10~10V、-20~20mA范围。
基本规格
项 目 | 规 格 |
使用环境 | 无腐蚀性气体 |
环境温度 | 0℃~60℃ |
保存环境温度 | -20~70℃ |
环境湿度 | 5~95%RH |
保存环境湿度 | 5~95%RH |
安装 | 可用M3的螺丝固定或直接安装在DIN46277（宽35mm）的导轨上 |
性能规格
项目 | 电压输入 | 电流输入 | 电压输出 | 电流输出 | ||
4AD2DA | 4AD2DA | 4AD2DA | 4AD2DA | |||
模拟量 输入范 围 | 0~5V,0~10V, -5~5V,-10~10V | 0~20mA,4~20mA -20~20mA | - | - | ||
*大输 入范围 | DC±15V | -40~40mA | - | - | ||
模拟量 输出范 围 | - | - | 0~5V,0~10V, -5~5V,-10~10V （外部负载电阻2KΩ~1MΩ） | 0～20mA 4～20mA （外部负载电阻小于500Ω） | ||
数字输 入范围 | - | - | 12位二进制数 | |||
0~4095或-2048~2047 | 0~4095 | |||||
数字输 出范围 | 14位二进制数 | - | ||||
0~16383或-8192~8191 | 0~16383或-8192~8191 | - | - | |||
分辨率 | 1/16383(14Bit)； 转换数据以16进制形式存入PLC(14Bit) | 1/4095(12Bit)；转换数据以16进制形式存入PLC(12Bit) | ||||
综合精 确度 | 1% | |||||
转换 速度 | 2ms/1通道 | 2ms/1通道 | ||||
模拟量 用电源 | DC24V±10%，150mA | |||||
注意：V6及以下版本的XD-E4AD2DA�？椴恢С�-5~5V、-10~10V、-20~20mA范围。

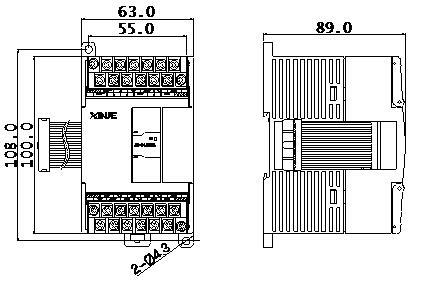

外观尺寸图（单位：mm）
