XD系列
-
-
-

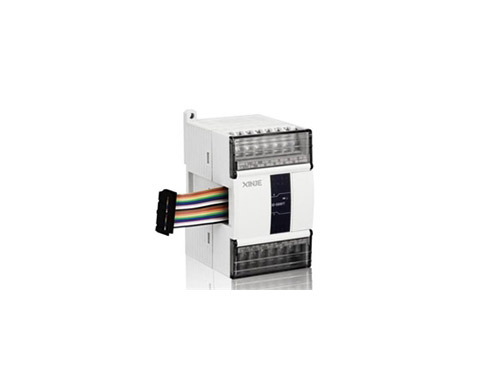

XD系列AD扩展模块
-
产品特点XD系列PLC适配模拟量输入右扩展�？椋�4、8、12点规格。XD系列PLC一般可扩展10~16个�？�。电源规格：DC24V4~8路14位高精度模拟量输入模拟量输入类型：电压、电流特殊型号模拟量输入为双极性每一通道可单独使能命名规则1：系列名称XD2：指代扩展模块E3：模拟量输入点数4、8、124：指代模拟量输入AD5：模拟量
-
产品特点
XD系列PLC适配模拟量输入右扩展模块，包含4、8、12点规格。
XD系列PLC一般可扩展10~16个�？�。
电源规格：DC24V
4~8路14位高精度模拟量输入
模拟量输入类型：电压、电流
特殊型号模拟量输入为双极性
每一通道可单独使能
命名规则
1： | 系列名称 | XD |
2： | 指代扩展�？� | E |
3： | 模拟量输入点数 | 4、8、12 |
4： | 指代模拟量输入 | AD |
5： | 模拟量输入类型 | A：输入全部为电流型 |
V：输入全部为电压型 |
型号一览表
型 号 | 功 能 |
XD-E4AD | 4通道模拟量输入�？椋�14bit）；电流（0~20mA、4~20mA、-20~20mA）、电压（0~5V、0~10V、-5~5V、-10~10V）可选 |
XD-E8AD | 8通道模拟量输入模块（14bit）；电流、电压双极性输入； 前4路为电压（0~5V、0~10V、-5~5V、-10~10V）输入； 后4路为电流（0~20mA、4~20mA、-20~20mA）输入 |
XD-E8AD-A | 8通道模拟量输入模块（14bit）； 电流双极性输入（0~20mA、4~20mA、-20~20mA） |
XD-E8AD-V | 8通道模拟量输入�？椋�14bit）； 电压双极性输入（0~5V、0~10V、-5~5V、-10~10V） |
XD-E12AD-V | 12通道模拟量输入�？椋�14bit）； 电压双极性输入（0~5V、0~10V、-5~5V、-10~10V） |
注意：
（1）8AD/8AD-A/8AD-V模块的硬件版本需H2.2及以上支持双极性。
（2）V7以下版本的XD-E4AD�？椴恢С�-5~5V、-10~10V、-20~20mA范围。
基本规格
项 目 | 规 格 |
使用环境 | 无腐蚀性气体 |
环境温度 | 0℃~60℃ |
保存环境温度 | -20~70℃ |
环境湿度 | 5~95%RH |
保存环境湿度 | 5~95%RH |
安装 | 可用M3的螺丝固定或直接安装在DIN46277（宽35mm）的导轨上 |
性能规格
项目 | 电压输入 | 电流输入 | |||||
4AD | 8AD | 8AD-V | 12AD-V | 4AD | 8AD | 8AD-A | |
模拟量输入范围 | 0~5V,0~10V -5~5V,-10~10V | 0~20mA,4~20mA -20~20mA | |||||
*大输入范围 | ±15V | -40～40mA | |||||
数字输出范围 | 0~16383或-8192~8191 | ||||||
分辨率 | 1/16383（14Bit） | ||||||
综合精确度 | 1% | ||||||
转换速度 | 2ms/通道 | ||||||
模拟量用电源 | DC24V±10%，150mA | ||||||
注意：
（1）8AD/8AD-A/8AD-V�？榈挠布姹拘鐷2.2及以上支持双极性。
（2）V7以下版本的XD-E4AD�？椴恢С�-5~5V、-10~10V、-20~20mA范围。

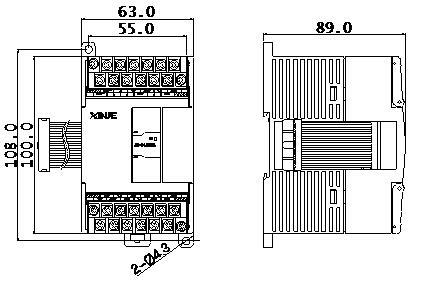

外观尺寸图（单位：mm）
