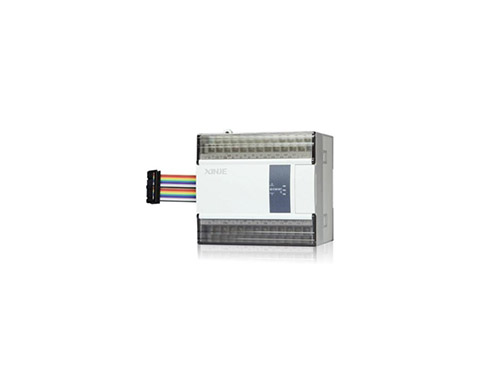

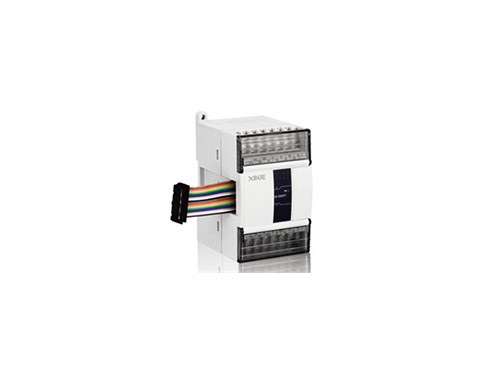

产品特点XD系列PLC适配开关量输入输出右扩展模块，包含8~32点规格。XD系列PLC一般可扩展10~16个模块。电源规格：DC24V或AC220V输入类型：NPN或PNP型输出类型：晶体管（T）或继电器（R）命名规则1：系列名称XD2：指代扩展�？镋3：输入点数8、16、324：输入专用NPN输入时：XPNP输入时：PX5：输出点数8、16、326：输出形
-
产品特点
XD系列PLC适配开关量输入输出右扩展�？椋�8~32点规格。
XD系列PLC一般可扩展10~16个�？�。
电源规格：DC24V或AC220V
输入类型：NPN或PNP型
输出类型：晶体管（T）或继电器（R）
命名规则
1： | 系列名称 | XD |
2： | 指代扩展�？� | E |
3： | 输入点数 | 8、16、32 |
4： | 输入专用 | NPN输入时：X |
PNP输入时：PX | ||
5： | 输出点数 | 8、16、32 |
6： | 输出形式 | YR：继电器输出 |
YT：晶体管输出 | ||
7： | 电源规格 | 空：DC24V |
C：DC24V | ||
E：AC220V |
型号一览表
型号 | 输入输出 总点数 | 输入点数 （DC24V） | 输出点数 （R，T） | |||
类型 | 输入 | 输出 | ||||
继电器输出 | 晶体管输出 | |||||
NPN型 | XD-E8X | - | - | 8点 | 8点 | - |
- | XD-E8YR | XD-E8YT | 8点 | - | 8点 | |
- | XD-E8X8YR | XD-E8X8YT | 16点 | 8点 | 8点 | |
XD-E16X | - | - | 16点 | 16点 | - | |
XD-E16YR | XD-E16YT | 16点 | - | 16点 | ||
- | XD-E16X16YR-E | XD-E16X16YT-E | 32点 | 16点 | 16点 | |
- | XD-E16X16YR-C | XD-E16X16YT-C | 32点 | 16点 | 16点 | |
XD-E32X-E | - | - | 32点 | 32点 | - | |
XD-E32X-C | - | - | 32点 | 32点 | - | |
- | XD-E32YR-E | XD-E32YT-E | 32点 | - | 32点 | |
- | XD-E32YR-C | XD-E32YT-C | 32点 | - | 32点 | |
PNP型 | XD-E8PX | - | - | 8点 | 8点 | - |
- | XD-E8PX8YR | XD-E8PX8YT | 16点 | 8点 | 8点 | |
XD-E16PX | - | - | 16点 | 16点 | - | |
- | XD-E16PX16YR-E | XD-E16PX16YT-E | 32点 | 16点 | 16点 | |
- | XD-E16PX16YR-C | XD-E16PX16YT-C | 32点 | 16点 | 16点 | |
XD-E32PX-E | - | - | 32点 | 32点 | - | |
XD-E32PX-C | - | - | 32点 | 32点 | - | |
基本规格
项 目 | 规 格 |
使用环境 | 无腐蚀性气体 |
环境温度 | 0℃~60℃ |
保存环境温度 | -20~70℃ |
环境湿度 | 5~95%RH |
保存环境湿度 | 5~95%RH |
安装 | 可用M3的螺丝固定或直接安装在DIN46277（宽35mm）的导轨上 |
功能说明
型 号 | 功 能 说 明 | |
NPN输入型 | PNP输入型 | |
XD-E8X | XD-E8PX | 8通道开关量输入 |
XD-E8YR | - | 8通道继电器输出 |
XD-E8YT | - | 8通道晶体管输出 |
XD-E8X8YR | XD-E8PX8YR | 8通道开关量输入，8通道继电器输出 |
XD-E8X8YT | XD-E8PX8YT | 8通道开关量输入，8通道晶体管输出 |
XD-E16X | XD-E16PX | 16通道开关量输入 |
XD-E16YR | - | 16通道继电器输出 |
XD-E16YT | - | 16通道晶体管输出 |
XD-E16X16YR-E | XD-E16PX16YR-E | 16通道开关量输入，16通道继电器输出，AC220V |
XD-E16X16YR-C | XD-E16PX16YR-C | 16通道开关量输入，16通道继电器输出，DC24V |
XD-E16X16YT-E | XD-E16PX16YT-E | 16通道开关量输入，16通道晶体管输出，AC220V |
XD-E16X16YT-C | XD-E16PX16YT-C | 16通道开关量输入，16通道晶体管输出，DC24V |
XD-E32YR-E | - | 32通道继电器输出，AC220V |
XD-E32YR-C | - | 32通道继电器输出，DC24V |
XD-E32YT-E | - | 32通道晶体管输出，AC220V |
XD-E32YT-C | - | 32通道晶体管输出，DC24V |
XD-E32X-E | XD-E32PX-E | 32通道开关量输入，AC220V |
XD-E32X-C | XD-E32PX-C | 32通道开关量输入，DC24V |
外观尺寸图（单位：mm）

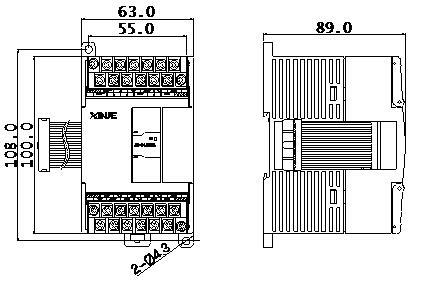

I/O点数为8~16点的外观尺寸图如下：

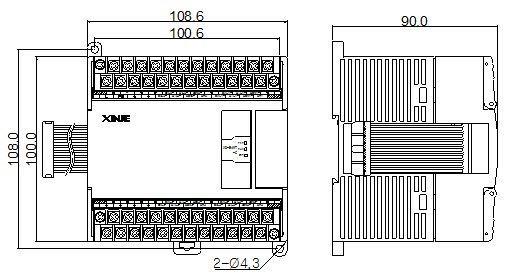

I/O点数为32点的外观尺寸图如下：
