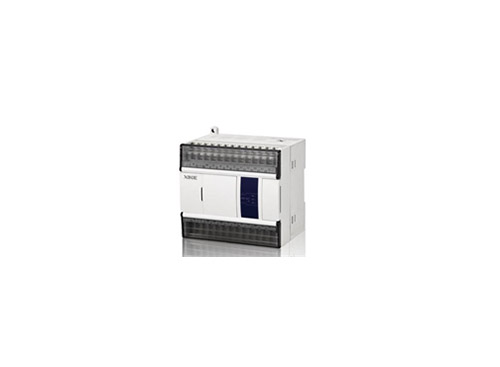

XD3-22T4TC-E
-
产品特点XD3系列特殊机型，集逻辑控制，热电偶输入于一体。开关量输入：8点（NPN型光耦隔离）、开关量输出：14点（晶体管型）热电偶信号输入：4点电源规格：AC220V支持2路AB相输入支持2路高速计数（10KHz）支持MODBUS、X-NET通讯性价比高，大幅度节省了空间型号一览表型 号功 能XD-22T4TC-E8路NPN型开关量输入、14路晶
-
产品特点
XD3系列特殊机型，集逻辑控制，热电偶输入于一体。
开关量输入：8点（NPN型光耦隔离）、开关量输出：14点（晶体管型）
热电偶信号输入：4点
电源规格：AC220V
支持2路AB相输入
支持2路高速计数（10KHz）
支持MODBUS、X-NET通讯
性价比高，大幅度节省了空间
型号一览表
型 号 | 功 能 |
XD-22T4TC-E | 8路NPN型开关量输入、14路晶体管输出、4路热电偶信号输入 |

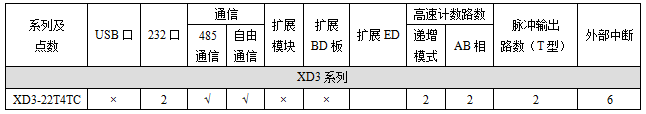

功能配置表
×不支持 √支持
基本规格
项目 | 规格 |
绝缘电压 | DC 500V 2MΩ以上 |
抗噪声 | 噪声电压1000Vp-p 1us脉冲1分钟 |
空气 | 无腐蚀性、可燃性气体 |
环境温度 | 0℃~60℃ |
环境湿度 | 5%~95%（无凝露） |
COM0口 | RS232（出厂默认X-NET协议），连接PC下载/上传/监控 |
COM1口 | RS232（出厂默认MODBUS协议，连接上位机、人机界面编程或调试 |
COM2口 | RS485，连接智能仪表、变频器等 |
安装 | 可用M3的螺丝固定或直接安装在的导轨上 |
接地（FG2 | 第三种接地（不可与强电系统公共接地） |
性能规格
项目 | 规格 | ||
程序执行方式 | 循环扫描方式 | ||
编程方式 | 指令、梯形图并用 | ||
处理速度 | 0.02~0.05us； | ||
停电保持 | 使用FlashROM及锂电池（3V纽扣电池） | ||
用户程序容量※1 | 256KB | ||
I/O 点数 ※2 | 总点数 | 22点 | |
输入点数 | 8点X0~X7 | ||
输出点数 | 14点Y0~Y15 | ||
内部线圈（X）※3 | 1280点：X0~X77、X10000~X11777、X20000~X20177、X30000~X30077 | ||
内部线圈（Y）※4 | 1280点：Y0~Y77、Y10000~Y11777、Y20000~Y20177、Y30000~Y30077 | ||
内部线圈（M、HM、SM） | 11008点 | M0~M7999【HM0~HM959】※5 | |
流程（S、HS） | 1152点 | S0~S1023【HS0~HS127】※5 | |
定时器（T、HT、ET） | 点数 | 712点 | T0~T575【HT0~HT95】※5 |
精确定时 ET0~ET39 | |||
规格 | 100ms定时器：设置时间0.1~3276.7秒 10ms定时器：设置时间0.01~327.67秒 1ms定时器：设置时间0.001~32.767秒 | ||
计数器（C、HC、HSC） | 点数 | 712点 | C0~C575【HC0~HC95】※5 |
高速计数器 HSC0~HSC39 | |||
规格 | 16位计数器：设置值K0~32,767 32位计数器：设置值-2147483648~＋2147483647 | ||
数据寄存器（D、HD、HSD） | 11548字 | D0~D7999【HD0~HD999】※5 | |
特殊用※6 ：SD0~SD2047【HSD0~HSD499】※5 | |||
FlashROM寄存器 （FD、SFD） | 8192字 | FD0~FD6143 | |
特殊用※6 ：SFD0~SFD1999 | |||
特殊保密寄存器 FS0~FS47 | |||
WAIT指令专用线圈 | 32点 | SEM0~SEM31 | |
高速处理功能 | 高速计数、脉冲输出、外部中断 | ||
口令保护 | 6位长度ASCII | ||
自诊断功能 | 上电自检、监控定时器、语法检查 | ||
注释：
※1：用户程序容量，指保密下载时的*大程序容量。
※2：I/O点数，指用户可从外部接入、输出信号的端子数。
※3：X，指内部输入继电器，超出I点数的X可用作中间继电器。
※4：Y，指内部输出继电器，超出O点数的Y可用作中间继电器。
※5：【】标志，为默认的断电保持区域，不可更改。
※6：特殊用，指被系统占用的特殊用途的寄存器，不可另作他用，详情参阅《XD/XL系列可编程控制器用户手册【基本指令篇】》附录1。
※7：输入线圈、输出继电器/晶体管的编号为八进制数，其他存储器的编号均为十进制数。
※8：没有与外设实连的I/O可作为快速内部继电器使用。
模拟量输入规格
项目 | 内容 | |
模拟量输入信号 | K、S、E、N、B、T、J、R型热电偶 | |
