稳定可靠 ? 精准快速
XD系列
-
-
-

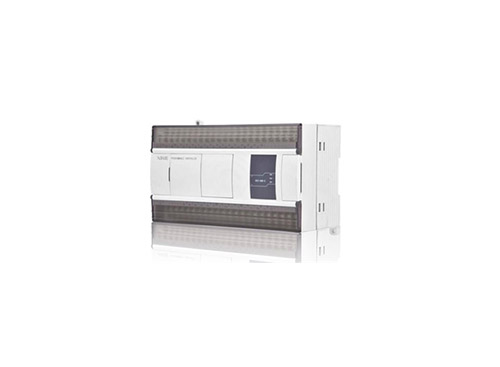

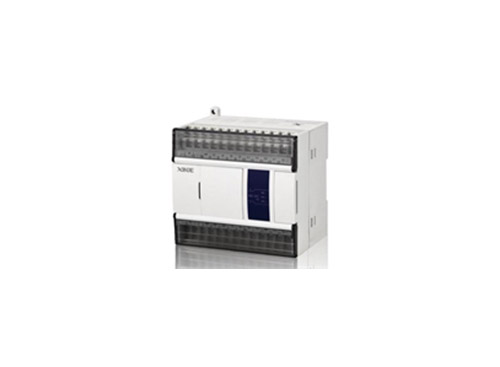

XD5E系列基本单元
-
产品特点XD5E系列以太网PLC，包含24、30、48、60点规格。兼容XD5的所有功能，支持以太网通讯速度是XC系列的12倍，具备更大的内部资源空间输入类型：NPN输出类型：晶体管（T）、继电器（R）电源规格：AC220V、DC24V支持X-NET现场总线功能支持高速计数（高达80KHz）、2~10轴脉冲输出（高达100KHz）、频率测量等特殊功能支持1~
-
产品特点
XD5E系列以太网PLC，包含24、30、48、60点规格。
兼容XD5的所有功能，支持以太网通讯
速度是XC系列的12倍，具备更大的内部资源空间
输入类型：NPN
输出类型：晶体管（T）、继电器（R）
电源规格：AC220V、DC24V
支持X-NET现场总线功能
支持高速计数（高达80KHz）、2~10轴脉冲输出（高达100KHz）、频率测量等特殊功能
支持1~16个扩展�？�、1个扩展ED、1~2个扩展BD
型号一览表
型号 | 输入点数 （DC24V） | 输出点数 （R，T） | ||||||
AC电源 | DC电源 | |||||||
继电器输出 | 晶体管输出 | 晶体管继电器混合输出 | 继电器输出 | 晶体管输出 | 晶体管继电器混合输出 | |||
NPN型 | XD5E-24R-E | XD5E-24T-E | - | XD5E-24R-C | - | - | 14点 | 10点 |
XD5E-30R-E | XD5E-30T-E | - | - | XD5E-30T-C | - | 16点 | 14点 | |
- | XD5E-30T4-E | - | - | XD5E-30T4-C | - | 16点 | 14点 | |
XD5E-48R-E | XD5E-48T-E | - | - | - | - | 28点 | 20点 | |
XD5E-60R-E | XD5E-60T-E | - | - | - | - | 36点 | 24点 | |
- | XD5E-60T4-E | - | - | XD5E-60T4-C | - | 36点 | 24点 | |
- | XD5E-60T6-E | - | - | XD5E-60T6-C | - | 36点 | 24点 | |
- | XD5E-60T10-E | - | - | XD5E-60T10-C | - | 36点 | 24点 | |
PNP型 | - | - | - | - | XD5E-30PT-C | - | 16点 | 14点 |
- | XD5E-30PT4-E | - | - | - | - | 16点 | 14点 | |
- | XD5E-60PT6-E | - | - | - | - | 36点 | 24点 | |
- | - | - | - | XD5E-60PT10-C | - | 36点 | 24点 | |
注意：PNP型PLC为定制机型。
基本规格
项目 | 规格 |
绝缘电压 | DC 500V 2MΩ以上 |
抗噪声 | 噪声电压1000Vp-p 1us脉冲1分钟 |
空气 | 无腐蚀性、可燃性气体 |
环境温度 | 0℃~60℃ |
环境湿度 | 5%~95%（无凝露） |
PORT1口 | RS232，连接上位机、人机界面编程或调试 |
PORT2口 | RS485，连接智能仪表、变频器等 |
以太网口 | RJ45，连接上位机、监控，与局域网内的其他设备通讯 |
安装 | 可用M3的螺丝固定或直接安装在的导轨上 |
接地（FG） | 第三种接地（不可与强电系统公共接地） |
性能规格
项 目 | 规 格 | ||||||
程序执行方式 | 循环扫描方式 | ||||||
编程方式 | 指令、梯形图并用 | ||||||
处理速度 | 0.05us | ||||||
停电保持 | 使用FlashROM及锂电池（3V纽扣电池） | ||||||
用户程序容量※1 | 1MB | ||||||
I/O 点数 ※2 | 总点数 | 24点 | 30点 | 48点 | 60点 | ||
输入点数 | 14点X0~X15 | 16点X0~X17 | 28点 X0~X33 | 36点 X0~X43 | |||
输出点数 | 10点Y0~Y11 | 14点Y0~Y15 | 20点 Y0~Y23 | 24点 Y0~Y27 | |||
内部线圈（X）※3 | 1280点：X0~X77、X10000~X11777、X20000~X20177、X30000~X30077 | ||||||
内部线圈（Y）※4 | 1280点：Y0~Y77、Y10000~Y11777、Y20000~Y20177、Y30000~Y30077 | ||||||
内部线圈 （M、HM） | 87000点 | M0~M69999【HM0~HM11999】 | |||||
特殊用※6 SM0~SM4999 | |||||||
流程（S） | 9000点 | S0~S7999【HS0~HS999】 | |||||
定时器（T） | 点数 | 7000点 | T0~T4999【HT0~HT1999】 | ||||
规格 | 100ms定时器：设置时间0.1~3276.7秒 10ms定时器：设置时间0.01~327.67秒 1ms定时器：设置时间0.001~32.767秒 | ||||||
计数器（C） | 点数 | 7000点 | C0~C4999【HC0~HC1999】 | ||||
规格 | 16位计数器：设置值K0~32,767 32位计数器：设置值-2147483648~＋2147483647 | ||||||
数据寄存器（D） | 100000字 | D0~D69999【HD0~HD24999】 | |||||
特殊用※6 SD0~SD4999 | |||||||
FlashROM寄存器 （FD） | 14192字 | FD0~FD8191 | |||||
特殊用※6 SFD0~SFD5999 | |||||||
高速处理功能 | 高速计数、脉冲输出、外部中断 | ||||||
口令保护 | 6位长度ASCII | ||||||
自诊断功能 | 上电自检、监控定时器、语法检查 | ||||||
注释：
※1：用户程序容量，指保密下载时的*大程序容量。
※2：I/O点数，指用户可从外部接入、输出信号的端子数。
※3：X，指内部输入继电器，超出I点数的X可用作中间继电器。
※4：Y，指内部输出继电器，超出O点数的Y可用作中间继电器。
※5：【】标志，为默认的断电保持区域,不可更改。
※6：特殊用，指被系统占用的特殊用途的寄存器，不可另作他用，详情参阅附录1。
※7：输入线圈、输出继电器/晶体管的编号为八进制数，其他存储器的编号均为十进制数。
※8：没有与外设实连的I/O可作为快速内部继电器使用。

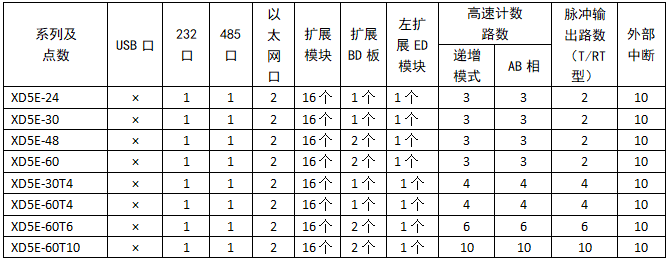

功能配置表
×不支持 √支持
注意：所有机型均标配时钟功能。
外观尺寸图（单位：mm）
XD5E-24/30/30T4：
XD5E-48/60/60T4/60T6/60T10：
