稳定可靠 ? 精准快速

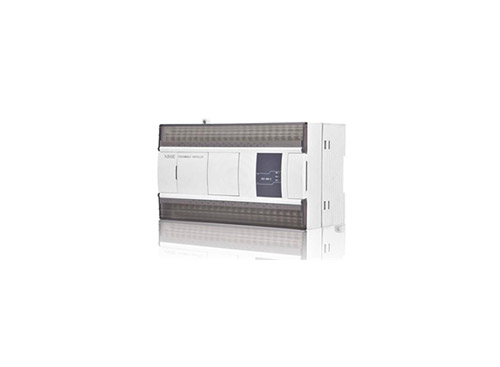

XD系列
-
-
-
XD5-xDnTm-E
-
产品特点XD5系列差分机型PLC，支持差分型输入、输出信号速度是XC系列的12倍，具备更大的内部资源空间输入类型：NPN输出类型：晶体管（T）、继电器（R）、晶体管继电器混合（RT）电源规格：AC220V支持X-NET现场总线功能支持高速计数（高达80KHz）、2~4轴脉冲输出（高达100KHz）、频率测量等特殊功能标配USB口，用于编程下载支
-
产品特点
XD5系列差分机型PLC，支持差分型输入、输出信号
速度是XC系列的12倍，具备更大的内部资源空间
输入类型：NPN
输出类型：晶体管（T）、继电器（R）、晶体管继电器混合（RT）
电源规格：AC220V
支持X-NET现场总线功能
支持高速计数（高达80KHz）、2~4轴脉冲输出（高达100KHz）、频率测量等特殊功能
标配USB口，用于编程下载
支持1~16个扩展�？�、1个扩展ED、1~2个扩展BD板
型号一览表
外观尺寸图（单位：mm）
基本规格
项目 | 规格 |
绝缘电压 | DC 500V 2MΩ以上 |
抗噪声 | 噪声电压1000Vp-p 1us脉冲1分钟 |
空气 | 无腐蚀性、可燃性气体 |
环境温度 | 0℃~60℃ |
环境湿度 | 5%~95%（无凝露） |
USB口 | USB快速下载口，连接PC下载/上传/监控 |
COM1口 | RS232，连接上位机、人机界面编程或调试 |
COM2口 | RS485，连接智能仪表、变频器等 |
COM3口 | 用于连接左扩展ED�？� |
安装 | 可用M3的螺丝固定或直接安装在宽35mm的DIN46277导轨上 |
接地（FG） | 第三种接地（不可与强电系统公共接地）※1 |

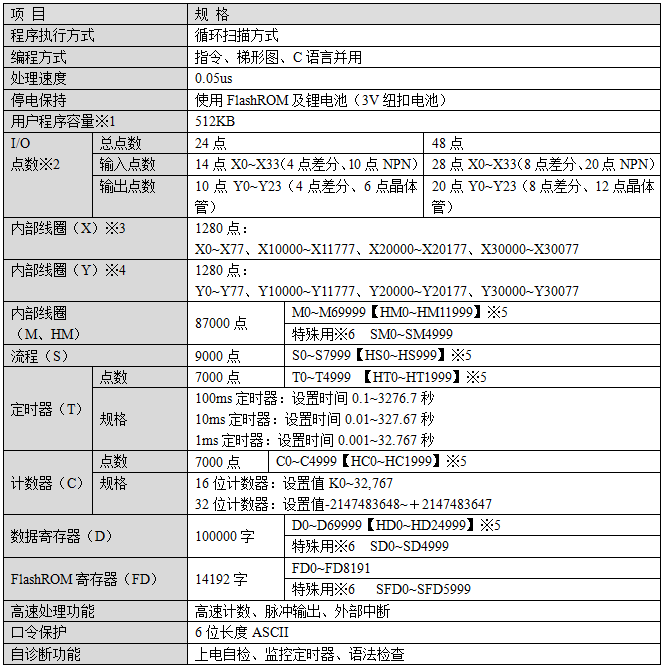

性能规格
注释：
※1：用户程序容量，指保密下载时的*大程序容量。
※2：I/O点数，指用户可从外部接入、输出信号的端子数。
※3：X，指内部输入继电器，超出I点数的X可用作中间继电器。
※4：Y，指内部输出继电器，超出O点数的Y可用作中间继电器。
※5：【】标志，为默认的断电保持区域，不可更改。
※6：特殊用，指被系统占用的特殊用途的寄存器，不可另作他用。
※7：输入线圈、输出继电器/晶体管的编号为八进制数，其他存储器的编号均为十进制数。
※8：没有与外设实连的I/O可作为快速内部继电器使用。
※9：V3.5.2及以下固件版本的XD5系列数据寄存器范围为D0~D59999。

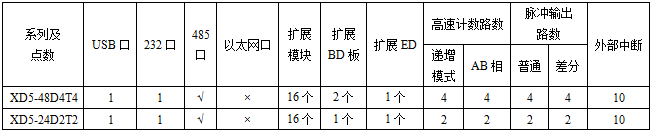

功能配置表
×不支持 √支持
