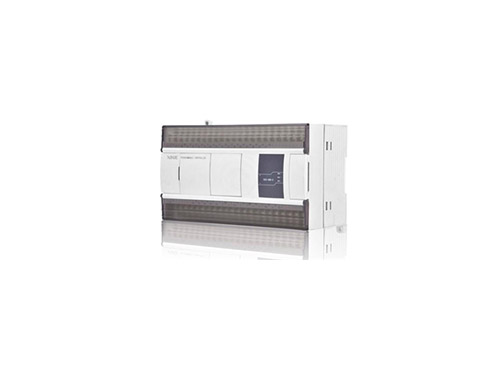

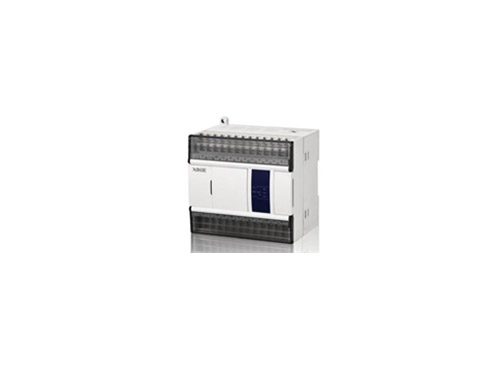

XD3系列基本单元
-
产品特点XD3系列标准型PLC，包含16、24、32、48、60点规格。功能齐全，能够满足**多数用户的使用需求。速度和容量较XC系列大幅度提升输入类型：NPN输出类型：晶体管（T）、继电器（R）电源规格：AC220V支持X-NET现场总线功能支持高速计数（高达80KHz）、脉冲输出（高达100KHz）、频率测量等特殊功能标配USB口，用于编程下
-
产品特点
XD3系列标准型PLC，包含16、24、32、48、60点规格。
功能齐全，能够满足**多数用户的使用需求。
速度和容量较XC系列大幅度提升
输入类型：NPN
输出类型：晶体管（T）、继电器（R）
电源规格：AC220V
支持X-NET现场总线功能
支持高速计数（高达80KHz）、脉冲输出（高达100KHz）、频率测量等特殊功能
标配USB口，用于编程下载
支持1~10个扩展�？�、1个扩展ED、1~2个扩展BD（16点不支持）
型号一览表
型号 | 输入点数 （DC24V） | 输出点数 （R，T） | ||||||
AC电源 | DC电源 | |||||||
继电器输出 | 晶体管输出 | 晶体管继电器混合输出 | 继电器输出 | 晶体管输出 | 晶体管继电器混合输出 | |||
N P N 型 | XD3-16R-E | XD3-16T-E | XD3-16RT-E | XD3-16R-C | XD3-16T-C | XD3-16RT-C | 8点 | 8点 |
XD3-24R-E | XD3-24T-E | XD3-24RT-E | XD3-24R-C | XD3-24T-C | XD3-24RT-C | 14点 | 10点 | |
- | XD3-24T4-E | - | - | XD3-24T4-C | - | 14点 | 10点 | |
XD3-32R-E | XD3-32T-E | XD3-32RT-E | XD3-32R-C | XD3-32T-C | XD3-32RT-C | 18点 | 14点 | |
- | XD3-32T4-E | - | - | - | - | 18点 | 14点 | |
XD3-48R-E | XD3-48T-E | XD3-48RT-E | XD3-48R-C | XD3-48T-C | XD3-48RT-C | 28点 | 20点 | |
XD3-60R-E | XD3-60T-E | XD3-60RT-E | XD3-60R-C | XD3-60T-C | XD3-60RT-C | 36点 | 24点 | |
P N P 型 | XD3-16PR-E | XD3-16PT-E | - | XD3-16PR-C | XD3-16PT-C | - | 8点 | 8点 |
XD3-24PR-E | XD3-24PT-E | XD3-24PRT-E | XD3-24PR-C | XD3-24PT-C | XD3-24PRT-C | 14点 | 10点 | |
XD3-32PR-E | XD3-32PT-E | XD3-32PRT-E | XD3-32PR-C | XD3-32PT-C | XD3-32PRT-C | 18点 | 14点 | |
- | XD3-48PT-E | - | - | XD3-48PT-C | - | 28点 | 20点 | |
- | XD3-60PT-E | - | - | XD3-60PT-C | - | 36点 | 24点 | |
注意：PNP型PLC为定制机。
基本规格
项目 | 规格 |
绝缘电压 | DC 500V 2MΩ以上 |
抗噪声 | 噪声电压1000Vp-p 1us脉冲1分钟 |
空气 | 无腐蚀性、可燃性气体 |
环境温度 | 0℃~60℃ |
环境湿度 | 5%~95%（无凝露） |
USB口 | USB快速下载口，连接PC下载/上传/监控 |
PORT1口 | RS232，连接上位机、人机界面编程或调试 |
PORT2口 | RS485，连接智能仪表、变频器等 |
PORT3口 | 扩展ED通讯口 |
安装 | 可用M3的螺丝固定或直接安装在的导轨上※2 |
接地（FG） | 第三种接地（不可与强电系统公共接地）※3 |
性能规格
项 目 | 规 格 | |||||||
程序执行方式 | 循环扫描方式 | |||||||
编程方式 | 指令、梯形图并用 | |||||||
处理速度 | 0.05us | |||||||
停电保持 | 使用FlashROM及锂电池（3V纽扣电池） | |||||||
用户程序容量※1 | 256KB； | |||||||
I/O 点数 ※2 | 总点数 | 16点 | 24点 | 32点 | 48点 | 60点 | ||
输入 点数 | 8点 X0~X7 | 14点 X0~X15 | 18点 X0~X21 | 28点X0~X33 | 36点X0~X43 | |||
输出 点数 | 8点 Y0~Y7 | 10点 Y0~Y11 | 14点 Y0~Y15 | 20点Y0~Y21 | 24点Y0~Y27 | |||
内部线圈（X）※3 | 1280点：X0~X77、X10000~X11777、X20000~X20177、X30000~X30077 | |||||||
内部线圈（Y）※4 | 1280点：Y0~Y77、Y10000~Y11777、Y20000~Y20177、Y30000~Y30077 | |||||||
内部线圈 （M、HM） | 11008点 | M0~M7999【HM0~HM959】※5 | ||||||
特殊用※6 M0~SM2047 | ||||||||
流程（S） | 1152点 | S0~S1023【HS0~HS127】 | ||||||
定时器（T） | 点数 | 672点 | T0~T575【HT0~HT95】 | |||||
规格 | 100ms定时器：设置时间0.1~3276.7秒 10ms定时器：设置时间0.01~327.67秒 1ms定时器：设置时间0.001~32.767秒 | |||||||
计数器（C） | 点数 | 672点 | C0~C575【HC0~HC95】 | |||||
规格 | 16位计数器：设置值K0~32,767 32位计数器：设置值-2147483648~＋2147483647 | |||||||
数据寄存器（D） | 11048字 | D0~D7999【HD0~HD999】※5 | ||||||
特殊用※6 SD0~SD2047 | ||||||||
FlashROM寄存器 （FD） | 8144字 | FD0~FD6143 | ||||||
特殊用※6 SFD0~SFD1999 | ||||||||
高速处理功能 | 高速计数、脉冲输出、外部中断 | |||||||
口令保护 | 6位长度ASCII | |||||||
自诊断功能 | 上电自检、监控定时器、语法检查 | |||||||
注释：
※1：用户程序容量，指保密下载时的*大程序容量。
※2：I/O点数，指用户可从外部接入、输出信号的端子数。
