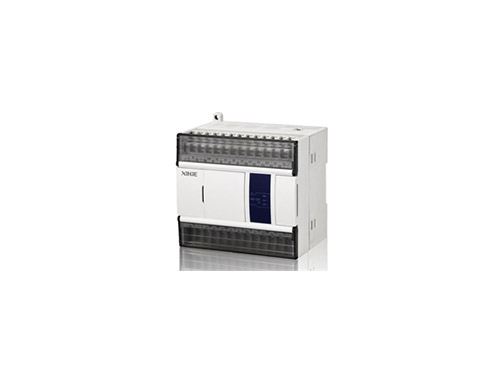

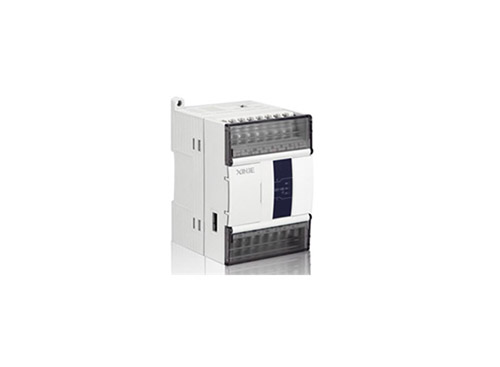

XD1系列基本单元
-
产品特点XD1系列经济型PLC，包含10、16、24、32点规格。适用于小点数的简单应用场合，能够满足用户的一般使用需求。速度和容量较XC系列大幅度提升输入类型：NPN输出类型：晶体管（T）、继电器（R）电源规格：AC220V、DC24V支持基本顺控指令和部分应用指令支持X-NET现场总线功能不支持高速计数、脉冲输出、频率测量等特殊功能
-
产品特点
XD1系列经济型PLC，包含10、16、24、32点规格。
适用于小点数的简单应用场合，能够满足用户的一般使用需求。
速度和容量较XC系列大幅度提升
输入类型：NPN
输出类型：晶体管（T）、继电器（R）
电源规格：AC220V、DC24V
支持基本顺控指令和部分应用指令
支持X-NET现场总线功能
不支持高速计数、脉冲输出、频率测量等特殊功能
标配RS232口，用于编程下载
不支持右扩展模块、左扩展ED、扩展BD
型号一览表
型号 | 输入点数 （DC24V） | 输出点数 （R，T） | ||||||
AC电源 | DC电源 | |||||||
继电器输出 | 晶体管输出 | 晶体管继电器混合输出 | 继电器输出 | 晶体管输出 | 晶体管继电器混合输出 | |||
NPN 型 | XD1-10R-E | XD1-10T-E | XD1-10R-C | XD1-10T-C | 5点 | 5点 | ||
XD1-16R-E | XD1-16T-E | - | XD1-16R-C | - | - | 8点 | 8点 | |
XD1-24R-E | XD1-24T-E | XD1-24R-C | 12点 | 12点 | ||||
XD1-32R-E | XD1-32T-E | - | XD1-32R-C | XD1-32T-C | - | 16点 | 16点 | |
PNP 型 | XD1-16PR-E | - | - | - | - | - | 8点 | 8点 |

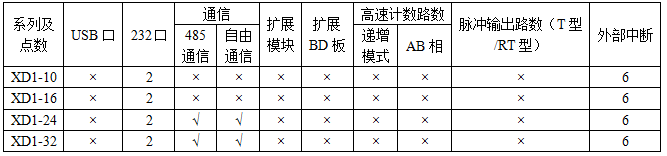

功能配置表
×不支持 √支持
注意：所有机型均标配时钟功能。
基本规格
项目 | 规格 |
绝缘电压 | DC500V 2MΩ以上 |
抗噪声 | 噪声电压1000Vp-p 1us脉冲1分钟 |
空气 | 无腐蚀性、可燃性气体 |
环境温度 | 0℃~60℃ |
环境湿度 | 5%~95%（无凝露） |
PORT0 | RS-232，X-NET通讯方式，程序上下载和监控 |
PORT1 | RS-232，连接人机界面编程或调试 |
PORT2 | RS485，连接智能仪表、变频器等 |
安装 | 可用M3的螺丝固定或直接安装在宽35mm的DIN46277导轨上 |
接地 | 第三种接地（不可与强电系统公共接地） |
注意：XD1-10/16没有PORT2即RS485口。
性能规格
项 目 | 规 格 | ||||
程序执行方式 | 循环扫描方式 | ||||
编程方式 | 指令、梯形图并用 | ||||
处理速度 | 0.05us | ||||
停电保持 | 使用FlashROM及锂电池（3V纽扣电池） | ||||
用户程序容量※1 | 256KB； | ||||
I/O 点数※2 | 总点数 | 10点 | 16点 | 24点 | 32点 |
输入点数 | 5点X0~X4 | 8点X0~X7 | 12点X0~X13 | 16点X0~X17 | |
输出点数 | 5点Y0~Y4 | 8点Y0~Y7 | 12点Y0~Y13 | 16点Y0~Y17 | |
内部线圈（X）※3 | 1280点：X0~X77、X10000~X11777、X20000~X20177、X30000~X30077 | ||||
内部线圈（Y）※4 | 1280点：Y0~Y77、Y10000~Y11777、Y20000~Y20177、Y30000~Y30077 | ||||
内部线圈 （M、HM） | 11008点 | M0~M7999【HM0~HM959】※5 | |||
特殊用※6 SM0~SM2047 | |||||
流程（S） | 1152点 | S0~S1023【HS0~HS127】 | |||
定时器（T） | 点数 | 672点 | T0~T575【HT0~HT95】 | ||
规格 | 100ms定时器：设置时间0.1~3276.7秒 10ms定时器：设置时间0.01~327.67秒 1ms定时器：设置时间0.001~32.767秒 | ||||
计数器（C） | 点数 | 672点 | C0~C575【HC0~HC95】 | ||
规格 | 16位计数器：设置值K0~32,767 32位计数器：设置值-2147483648~＋2147483647 | ||||
数据寄存器（D） | 11048字 | D0~D7999【HD0~HD999】※5 | |||
特殊用※6 SD0~SD2047 | |||||
FlashROM寄存器 （FD） | 8144字 | FD0~FD6143 | |||
特殊用※6 SFD0~SFD1999 | |||||
高速处理功能 | 高速计数、脉冲输出、外部中断 | ||||
口令保护 | 6位长度ASCII | ||||
自诊断功能 | 上电自检、监控定时器、语法检查 | ||||
注释：
※1：用户程序容量，指保密下载时的*大程序容量。
※2：I/O点数，指用户可从外部接入、输出信号的端子数。
※3：X，指内部输入继电器，超出I点数的X可用作中间继电器。
※4：Y，指内部输出继电器，超出O点数的Y可用作中间继电器。
※5：【】标志，为默认的断电保持区域,不可更改。
※6：特殊用，指被系统占用的特殊用途的寄存器，不可另作他用。
※7：输入线圈、输出继电器/晶体管的编号为八进制数，其他存储器的编号均为十进制数。
※8：没有与外设实连的I/O可作为快速内部继电器使用。
产品外形尺寸图（单位：mm）

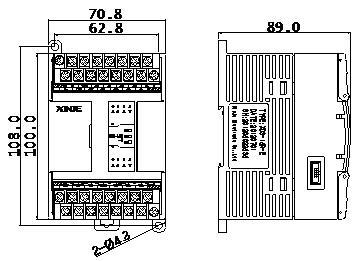

XD1-10/16：

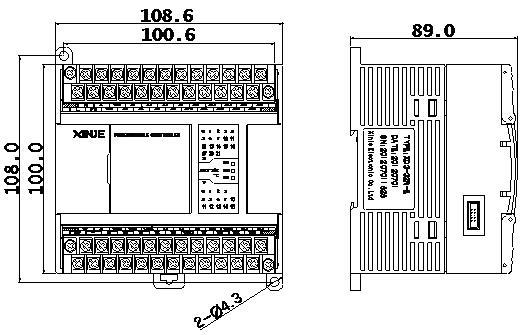

XD1-24/32：
