产品特点
XD系列PLC适配模拟量右扩展�？�
XD系列PLC一般可扩展10~16个模块
电源规格：DC24V
16（14）位高精度模拟量输入、10位高精度模拟量输出
模拟量输入类型：电压、电流可选
模拟量输出类型：电压、电流可选
命名规则
1：
系列名称
XD
2：
指代扩展�？�
E
3：
模拟量输入点数
2、3
4：
指代模拟量输入
AD
5：
温度输入点数
2、4
6：
指代传感器类型
PT
7：
模拟量输出点数
2
8：
指代模拟量输出
DA
型号一览表
型 号
功 能
XD-E2AD2PT2DA
2通道16bit精度模拟量输入（电流、电压可�。�
2通道PT100温度输入；
2通道10bit精度模拟量输出（电流、电压可�。�
XD-E3AD4PT2DA
3通道14bit精度电流输入；
4通道PT100温度输入；
2通道10bit精度电压输出
基本规格
项 目
规 格
使用环境
无腐蚀性气体
环境温度
0℃~60℃
保存环境温度
-20~70℃
环境湿度
5~95%RH
保存环境湿度
安装
可用M3的螺丝固定或直接安装在DIN46277（宽35mm）的导轨上

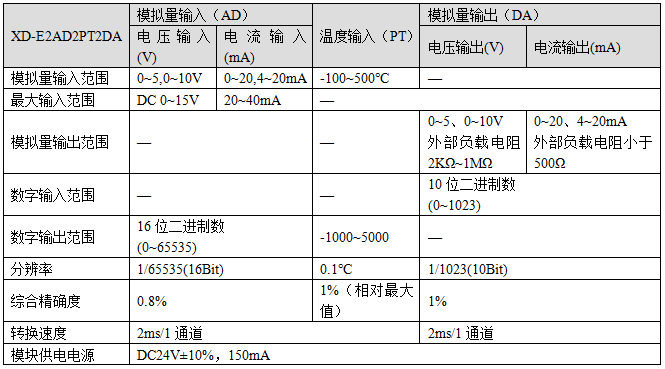

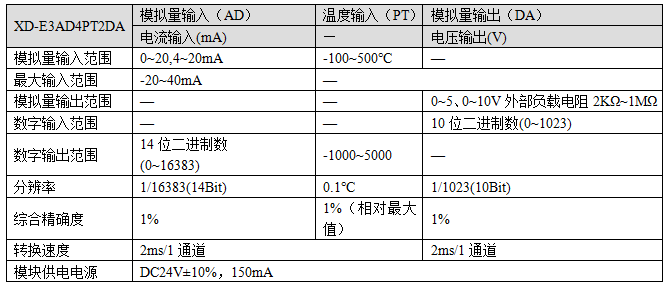

性能规格
外观尺寸图（单位：mm）
