XG系列
-
-
-

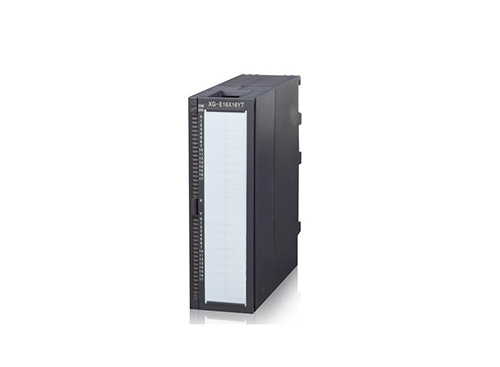

XG系列温度扩展�？�
-
产品特点XG系列PLC适配温度输入右扩展�？椋�8点输入规格。XG系列PLC一般可扩展16个�？�。电源规格：DC24V支持PT100铂热电阻、多种热电偶类型。精度为0.1℃。内藏冷端补偿电路。独立设置每路温度通道PID参数值，具有单独寄存器地址空间。支持PID实时自整定功能。允许设备在各种状态下（冷态、加热状态、过渡状态等），进
-
产品特点
XG系列PLC适配温度输入右扩展�？椋�8点输入规格。
XG系列PLC一般可扩展16个�？�。
电源规格：DC24V
支持PT100铂热电阻、多种热电偶类型。
精度为0.1℃。
内藏冷端补偿电路。
独立设置每路温度通道PID参数值，具有单独寄存器地址空间。
支持PID实时自整定功能。允许设备在各种状态下（冷态、加热状态、过渡状态等），进行PID自整定，得到合适PID整定值。
支持FROM和TO指令与本体交换数据，增加产品运用灵活性，节省交互数据量，扩大数据存储空间。
命名规则
1： | 系列名称 | XG |
2： | 指代扩展�？� | E |
3： | 温度输入点数 | 8：8通道温度输入 |
4： | 指代传感器输入类型 | TC：热电偶输入 PT3：三线铂热电阻 |
5： | 是否带PID控制 | P：带PID调节功能 |
型号一览表
型 号 | 功 能 |
XG-E8TC-P | 8通道热电偶，支持多种类型热电偶温度传感器用模拟输入，精度0.1度，8通道独立输出PID参数； |
XG-E8PT3-P | -100℃～500℃，8通道三线热电偶温度采集�？椋�0.1度，�？樽源鳳ID控制功能； |
基本规格
项 目 | 规 格 |
使用环境 | 无腐蚀性气体 |
环境温度 | 0℃~60℃ |
保存环境温度 | -20~70℃ |
环境湿度 | 5~95%RH |
保存环境湿度 | 5~95%RH |
安装 | 直接安装在DIN46277（宽35mm）的导轨上 |
性能规格
项目 | 8PT3-P | 8TC-P |
模拟量输入信号 | Pt100铂热电阻 | K、S、E、N、B、T、J以及R型热电偶 |
测量温度范围 | -100℃～500℃ | 0℃～1000℃（K型） |
数字输出范围 | -1000～5000， 带符号位16位，二进制 | 0～10000， 带符号位16位，二进制 |
控制精度 | ±0.5℃ | |
分辨率 | 0.1℃ | |
综合精确度 | 1%（相对*大值） | |
转换速度 | 650ms/8通道 | 450ms/8通道 |
模拟量用电源 | DC24V±10%，50mA | |
注意：
（1）XG-E8PT3-P无信号输入时，其通道数据为数字输出范围*大值。
（2）XG-E8TC-P无信号输入时，其通道数据为数字输出-1。
（3）根据实际需要，连接K型等多种热电偶。
（4）热电偶所安装设备的外壳须接地。

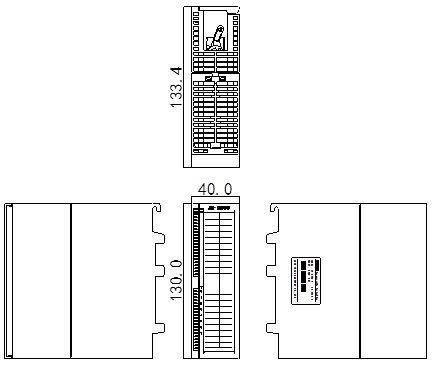

外观尺寸图（单位：mm）
