稳定可靠 ? 精准快速
XG系列
-
-
-
XG系列电源�？�
-
产品说明集PLC和HMI功能于一体（OP330文本显示器&XC系列PLC）开关量输入：10点/光耦隔离开关量输出：8点/（继电器输出、晶体管输出、继电器晶体管混合输出）LCD显示：192×64像素（3.7inh）；LCD寿命可达2万小时功能键多达26个按键灵敏、精确HMI和PLC编程使用同一根编程电缆防水等级符合IP20结构紧凑，大幅度节省电控柜
-
产品说明
集PLC和HMI功能于一体（OP330文本显示器&XC系列PLC）
开关量输入：10点/光耦隔离
开关量输出：8点/（继电器输出、晶体管输出、继电器晶体管混合输出）
LCD显示：192×64像素（3.7inh）；LCD寿命可达2万小时
功能键多达26个
按键灵敏、精确
HMI和PLC编程使用同一根编程电缆
防水等级符合IP20
结构紧凑，大幅度节省电控柜空间
命名规则
1： | 系列名称 | XP系列：显示区域不带触摸功能 |
2： | PLC类型 | 1：PLC部分为XC1系列 |
2：PLC部分为XC2系列 | ||
3：PLC部分为XC3系列 | ||
3： | 输入输出点数 | 18：10入8出 |
4： | 输出类型 | R：继电器输出 |
T：晶体管输出 | ||
RT：晶体管继电器混合输出（前2路晶体管输出） | ||
5： | 是否选配BD板 | B：XP2系列可带扩展BD板 |
空：XP2系列不带扩展BD板 |
注意：XP1系列不支持扩展BD板；XP2系列可选配BD板（以型号是否-B区分）；XP3系列可连接BD板。
型号一览表
XP系列 | 输出类型 | ||
继电器输出 | 晶体管输出 | 晶体管继电器混合输出 | |
XP1系列 | XP1-18R | XP1-18T | - |
XP2系列 | XP2-18R-B | - | XP2-18RT-B |
XP3系列 | XP3-18R | XP3-18T | XP3-18RT |
基本规格
项目 | 规格 |
供电电源 | AC100~240V |
允许电压 | AC90~265V |
额定频率 | 50~60Hz |
输出电压 | DC24V |
输出功率 | 75W |
允许瞬间断电时间 | 中断时间≤0.5个交流周期，间隔大于等于1秒 |
冲击电流 | *大40A 5ms以下/AC100V |
空气 | 无腐蚀性、可燃性气体 |
环境温度 | 0℃~60℃ |
环境湿度 | 5%RH~95%RH(无凝露) |
安装 | 直接安装在DIN46277（宽35mm）的导轨上 |
接地 | 第三种接地(不可与强电系统公共接地) |

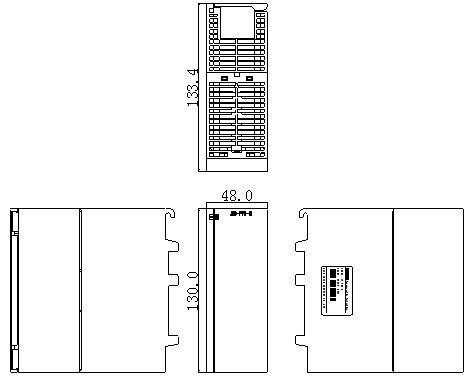

外观尺寸图（单位：mm）
