MS6系列
稳定可靠 ? 精准快速
MS6系列
-
-
-

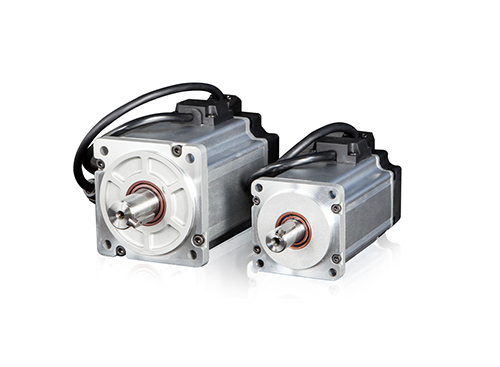

MS6-100系列电机
-
产品说明MS6系列伺服电机适配DS5系列1.5KW伺服驱动器命名规则惯量类别6S机座号100（单位mm）反馈元件CS单圈17bit磁编**值电机CM多圈17bit磁编**值电机额定转速（rpm）303000轴规格A有键、无油封、带螺纹孔B有键、有油封、带螺纹孔C无键、无油封、有螺纹孔D无键、有油封、有螺纹孔失电制动器空无失电制动器Z带失电
-
产品特点
规格参数
产品说明
MS6系列伺服电机
适配DS5系列1.5KW伺服驱动器

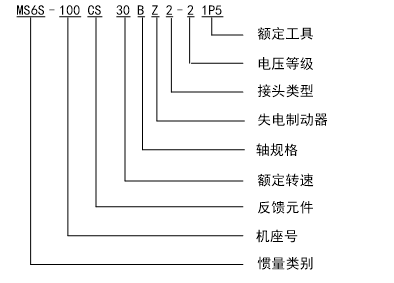

命名规则
惯量类别 | 6S | |
机座号 | 100（单位mm） | |
反馈元件 | CS | 单圈17bit磁编**值电机 |
CM | 多圈17bit磁编**值电机 | |
额定转速（rpm） | 30 | 3000 |
轴规格 | A | 有键、无油封、带螺纹孔 |
B | 有键、有油封、带螺纹孔 | |
C | 无键、无油封、有螺纹孔 | |
D | 无键、有油封、有螺纹孔 | |
失电制动器 | 空 | 无失电制动器 |
Z | 带失电制动器 | |
电机连接件规格
| 1 | 表示电机接头安普接头 |
2 | 表示电机接头航插接头 | |
3 | 表示电机接头为连接器式样（IP67专用，研发中） | |
电压等级 | 2 | 220V级 |
功率（KW） | 1P5 | 1.5 |
规格参数
电压等级 | 单相/三相220VAC | |
电机型号MS | 6S-100 | |
CS/CM30B1 | ||
21P5 | ||
电机代码 | 5083 | |
额定功率（KW） | 1.5 | |
额定电流[mA] | 8000 | |
额定转速[RPM] | 3000 | |
*高转速[RPM] | 4500 | |
额定转矩[Nm] | 4.8 | |
*大转矩[Nm] | 12 | |
转子惯量[10^-7kg.m2] | 2812 | |
惯量类型 | 低惯量 | |
极对数 | 5 | |
编码器位数 | 17 | |
编码器种类 | 磁 | |
电机绝缘等级 | ClassF(155℃) | |
防护等级 | IP65 | |
使用环境 | 环境温度 | -15℃～+40℃ |
环境湿度 | 相对湿度<90%(不结露) | |

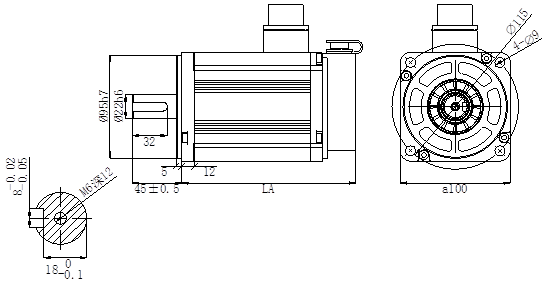

外观尺寸图（单位：mm）
